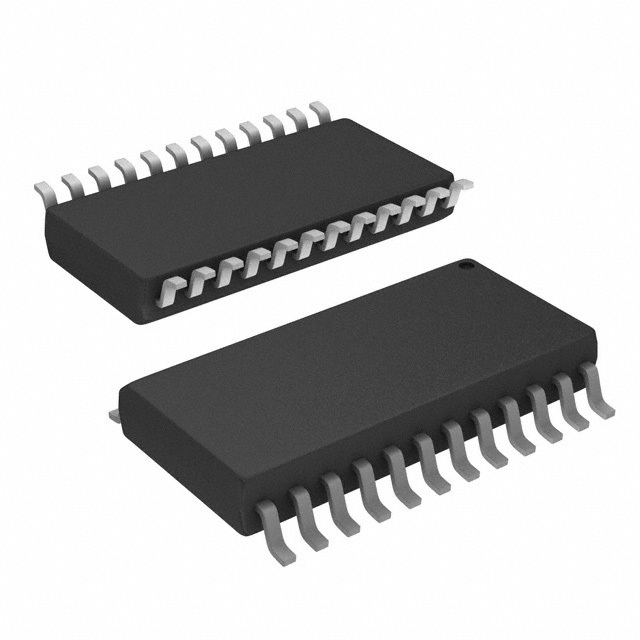

ADS7800KU/1K

ADS7800KU/1K от Texas Instruments

Общее описание

ADS7800KU/1K - это 12-битный АЦП (аналогово-цифровой преобразователь) с SAR-архитектурой от компании Texas Instruments. Он предназначен для высокопроизводительных приложений, требующих высокой точности преобразования аналогового сигнала в цифровой. Устройство имеет внутренний опорный источник и частоту дискретизации до 333 тысяч выборок в секунду.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает высокую точность преобразования сигнала.
• Высокая скорость: Частота дискретизации до 333 тыс. выборок в секунду.
• Внутренний источник опорного напряжения: Упрощает проектирование схемы и снижает требования к внешним компонентам.
• Компактный корпус: Корпус SOIC на 24 вывода упрощает монтаж и экономит место на плате.

Недостатки

• Устаревший статус: Устройство является устаревшим, что может отразиться на его доступности и поддержке.
• Высокое энергопотребление: Потребляемая мощность может быть значительной для некоторых приложений.

Типовое использование

• Промышленная автоматизация
• Медицинское оборудование
• Инструментальные измерительные системы
• Цифровые осциллографы
• Системы управления процессами

Рекомендации по применению

• Обеспечьте стабильное питающее напряжение для достижения максимальной точности.
• Используйте шунтирующие конденсаторы рядом с питающими выводами для фильтрации шумов.
• При необходимости используйте внешний опорный источник для улучшения точности.
• Убедитесь, что тепловыделение соответствует условиям эксплуатации, так как высокие температуры могут влиять на производительность.

Основные технические характеристики

• Разрядность: 12 бит
• Частота дискретизации: 333 тыс. выборок/с
• Количество входов: 1
• Тип входа: Одиночный
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC
• Отношение S/H:ADC: 1:1
• Количество АЦП: 1
• Архитектура: SAR (Successive Approximation Register)
• Опорное напряжение: Внутреннее
• Напряжение питания, аналоговое: 5 В, -11.4 В ~ 16.5 В
• Напряжение питания, цифровое: 5 В
• Температурный диапазон: -40°C ~ 85°C
• Корпус: 24-SOIC (7.50 мм ширина)
• Монтаж: Поверхностный монтаж

Возможные аналоги

• ADS7803U - аналог от Texas Instruments с улучшенными характеристиками.
• AD7880BNZ - аналог от Analog Devices с аналогичными параметрами.
• MCP3201 - аналог от Microchip с различиям в интерфейсе данных.

Используйте ADS7800KU/1K для высокоточных задач, где необходима высокая частота дискретизации и точность при преобразовании аналоговых сигналов в цифровую форму.
