ADS774JE от Texas Instruments

Общее описание

ADS774JE — это 12-битный аналого-цифровой преобразователь (ADC) от компании Texas Instruments. Этот компонент содержит один вход и использует архитектуру SAR (Successive Approximation Register). Компонент ADS774JE подходит для различных приложений в области обработки сигналов, систем сбора данных и встраиваемых систем, где требуется высокая точность преобразования аналогового сигнала в цифровой.

Преимущества

• Высокая точность и стабильность: 12-битное разрешение обеспечивает высокую точность преобразования.
• Широкий диапазон питающих напряжений: Поддержка различных напряжений питания позволяет использовать этот ADC в разных схемах.
• Простота использования: Удобный интерфейс и поддержка параллельного подключения облегчают интеграцию в различные системы.
• Надежность: Высокие эксплуатационные характеристики и долговечность.

Недостатки

• Устаревший статус: Этот компонент может быть трудно найти из-за его статуса "Obsolete" (устаревший).
• Требование к внешнему опорному напряжению: Необходимость использования внешнего опорного напряжения может увеличить сложность схемы.

Типовое использование

• Системы сбора данных: Оптимален для использования в системах, требующих точных измерений аналоговых сигналов.
• Встраиваемые системы: Подходит для установки в различные встраиваемые системы и контроллеры.
• Анализатор спектра: Может быть использован в системах анализа спектра для точного измерения сигналов.

Рекомендации по применению

1. Убедитесь в надежности источников питания: Для корректной работы важным является обеспечение стабильного и чистого питания.
2. Используйте экранирование: Учитывайте экранирование и помехозащищенные конструкции для минимизации электромагнитных помех.
3. Контролируйте температуру: Обращайте внимание на температурные условия, так как работа при экстремальных температурах может повлиять на характеристики преобразования.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки: до 125 тыс. выборок в секунду
• Количество входов: 1 (с одиночным окончанием)
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC
• Напряжение питания (Аналоговое): 5В, -16.5В ~ 5.5В
• Напряжение питания (Цифровое): 5В
• Тип опорного напряжения: Внешнее, Внутреннее
• Температурный диапазон эксплуатации: -40°C ~ 85°C

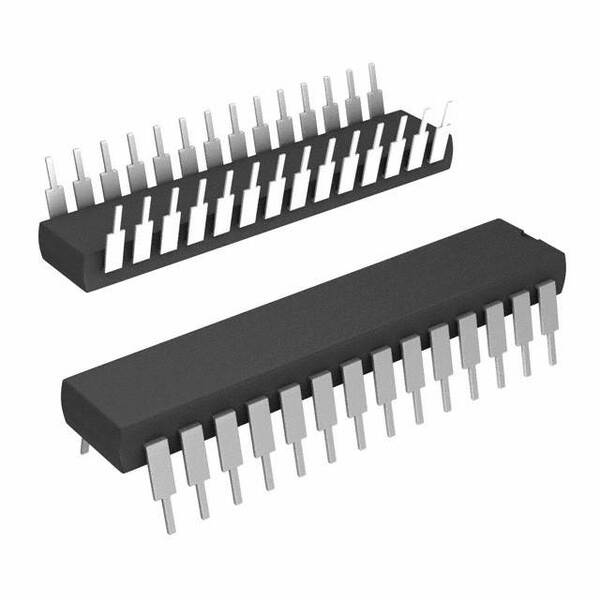

• Корпус/упаковка: 28-DIP (0.300", 7.62мм)
• Способ монтажа: Сквозной монтаж (Through Hole)

Возможные аналоги

• ADS7809: Тоже от Texas Instruments, аналог с более современными характеристиками.
• AD574: 12-битный ADC от Analog Devices, предлагающий схожие параметры.

Заключение

ADS774JE от Texas Instruments является надежным и точным 12-битным аналого-цифровым преобразователем, который можно использовать в различных сферах. Хотя компонент считается устаревшим, его можно заменить аналогами с аналогичными характеристиками. Используйте эти рекомендации и технические данные для наилучшего применения в вашем проекте.
