ADS7280IPW

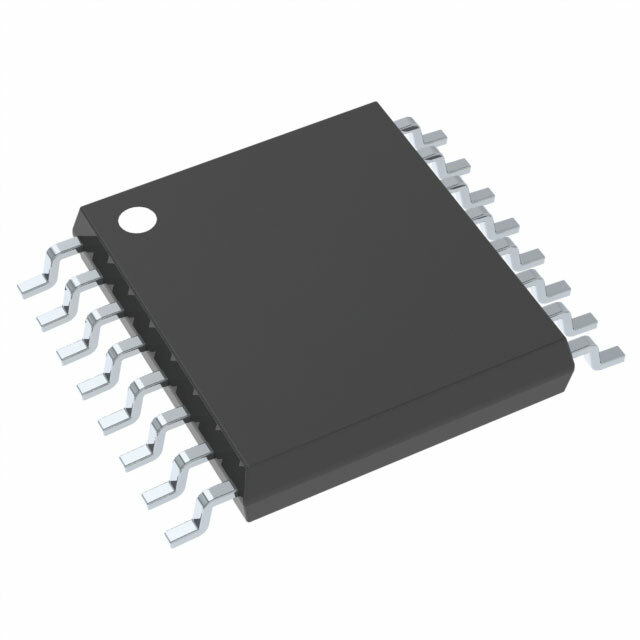

ADS7280IPW от Texas Instruments

Общее описание

ADS7280IPW - это высокоточный 14-битный аналогово-цифровой преобразователь (АЦП) с последовательной приближенной регистрацией (SAR), разработанный компанией Texas Instruments. Устройство имеет низкое энергопотребление и высокую скорость, что делает его идеальным для широкого спектра применений в измерительных системах и системах управления.

Преимущества

• Высокая точность: 14-битное разрешение обеспечивает высокую точность измерений.
• Широкий диапазон питающих напряжений: поддержка аналогового питания 5 В и цифрового питания от 1.65 В до 5.5 В.
• Высокая скорость выборки: до 1 М выборок в секунду.
• Маленький форм-фактор: корпус TSSOP-16 позволяет легко интегрировать устройство в компактные схемы.
• Универсальный интерфейс данных: поддержка SPI и DSP интерфейсов для гибкости в системе.

Недостатки

• Псевдо-дифференциальный вход: может потребоваться дополнительное внимание при работе с шумной средой.
• Внешний опорный сигнал: необходимость в предоставлении внешнего опорного напряжения может добавить дополнительную сложность в схему.

Типовое использование

• Измерительные системы: Оцифровка аналоговых сигналов в лабораторных и полевых измерительных установках.
• Системы управления: Применение в промышленной автоматизации и роботе-технике.
• Медицинское оборудование: Визуализационные системы и диагностические устройства.
• Портативные устройства: Некоторые определения для портативных приборов, требующих высокоточной оцифровки сигналов.

Рекомендации по применению

• Обеспечивайте стабильное и чистое опорное напряжение для повышения точности измерений.
• При проектировании печатной платы старайтесь минимизировать длину проводников от аналоговых входов до преобразователя для минимизации шумов.
• Используйте адекватные фильтры для отсева высокочастотных помех на входе устройства.

Основные технические характеристики

• Количество бит: 14
• Скорость выборки (выборок в секунду): 1M
• Количество входов: 2
• Тип входа: Псевдо-дифференциальный, однонаправленный
• Интерфейс данных: SPI, DSP
• Конфигурация: Мультиплексор-S/H-АЦП
• Соотношение S/H:АЦП: 1:1
• Количество АЦП: 1
• Архитектура: SAR
• Тип опоры: Внешний
• Напряжение питания, аналоговое: 5В
• Напряжение питания, цифровое: от 1.65В до 5.5В
• Рабочая температура: от -40°С до +85°С
• Корпус / Размеры: 16-TSSOP (0.173", ширина 4.40мм)
• Тип монтажа: Поверхностный

Возможные аналоги

• ADS8320 от Texas Instruments
• AD7942 от Analog Devices
• LTC1864 от Analog Devices (Linear Technology)

Этот высокоточный 14-битный АЦП идеально подходит для измерительных систем, медицинских устройств и систем управления, обеспечивая высокую точность и гибкость при минимальных затратах энергии.
