ADS7066IYBHT

ADS7066IYBHT от Texas Instruments

Общее описание

ADS7066IYBHT — это 16-битный аналогово-цифровой преобразователь (ADC) с 8 входами, основанный на архитектуре SAR (последовательного приближения). Этот высокоточный АЦП предназначен для таких применений, как измерительные и контрольные системы, автоматика, медицинские устройства и другие области, требующие высокой точности и малых размеров.

Преимущества

• Высокая точность благодаря 16-битной разрядности.
• Малые размеры благодаря исполнению в корпусе 16-DSBGA (1.62x1.62 мм).
• Широкий диапазон питающих напряжений: поддержка аналогового питания от 3 до 5.5 В и цифрового питания от 1.65 до 5.5 В.
• Гибкость применения благодаря поддержке внутреннего и внешнего опорного напряжения.
• Простота интеграции благодаря интерфейсу SPI и встроенному мультиплексору.

Недостатки

• Требовательность к питанию: необходимые разные уровни питающих напряжений для аналога и цифровой части.
• Относительно высокая стоимость по сравнению с менее точными аналогами.
• Не подходит для применений с очень высокой частотой дискретизации (максимальная частота — 250 кГц).

Типовое использование

ADS7066IYBHT широко используется в таких областях:

• Автоматизированные системы управления
• Медицинские приборы и устройства
• Измерительные системы и аппаратура
• Промышленные системы контроля
• Системы сбора данных

Рекомендации по применению

• Обеспечьте удовлетворительное качество питания как для аналоговой, так и для цифровой части, чтобы минимизировать шум и погрешности.
• Используйте внешние или внутренние опорные источники напряжения в зависимости от требований вашего приложения.
• Обратите внимание на требования к интерфейсу SPI и учтите их при проектировании вашей схемы.
• Рекомендуется использовать фильтры для сглаживания входных сигналов и снижения уровней шумов.

Основные технические характеристики

• Разрядность: 16 бит
• Частота дискретизации: 250 кГц
• Количество входов: 8
• Тип входа: Однополярные
• Интерфейс данных: SPI
• Конфигурация: MUX-ADC
• Число АЦП: 1
• Архитектура: SAR
• Тип опорного напряжения: Внутренний, внешний
• Напряжение питания (аналоговое): 3 В ~ 5.5 В
• Напряжение питания (цифровое): 1.65 В ~ 5.5 В
• Температурный диапазон: от -40°C до 125°C

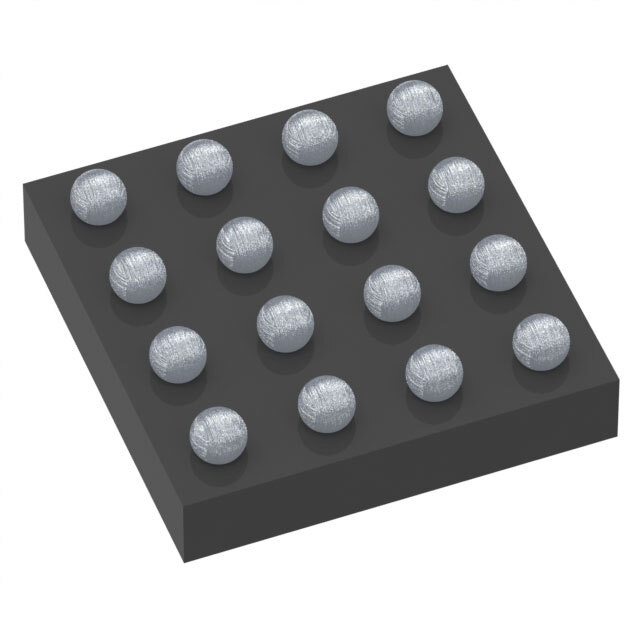

• Корпус: 16-DSBGA (1.62x1.62 мм)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• ADC161S626 от Texas Instruments — 16-битный АЦП, также с интерфейсом SPI, но с чуть более низкой частотой дискретизации.
• AD7988-5BRMZ от Analog Devices — 16-битный SAR АЦП с интерфейсом SPI и похожими характеристиками.

ADS7066IYBHT от Texas Instruments является надежным и высокоточным АЦП, подходящим для множества применений благодаря своим гибким электрическим характеристикам и компактным размерам.
