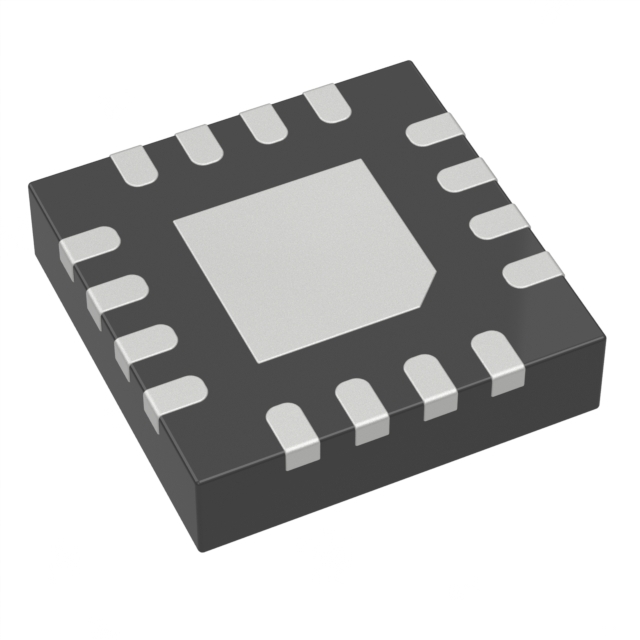

ADS7066IRTER

ADS7066IRTER от Texas Instruments

Общее описание

ADS7066IRTER — это высокопроизводительный 16-битный аналогово-цифровой преобразователь (ADC) от компании Texas Instruments. Он оснащён восемью входными каналами и способен работать со скоростью выборки до 250 к выборок в секунду (kSPS). Устройство выполнено в компактном 16-выводном корпусе WQFN размером 3x3 мм, что делает его идеальным для применения в ограниченном пространстве.

Преимущества

• Высокое разрешение: 16-битный преобразователь обеспечивает высокую точность и разрешение.
• Многоканальность: Восьмиканальная конфигурация позволяет одновременно обрабатывать несколько входных сигналов.
• Широкий диапазон напряжений питания: Поддерживаются напряжения питания от 3V до 5.5V для аналоговой части и от 1.65V до 5.5V для цифровой.
• Встроенный осциллятор: Позволяет упростить схему и уменьшить количество внешних компонентов.
• Компактный корпус: 16-пиновый корпус WQFN размером всего 3x3 мм, что делает его подходящим для применения в условиях ограниченного пространства.

Недостатки

• Не подходит для сверхвысоких скоростей выборки: Максимальная скорость выборки 250 kSPS может быть недостаточной для некоторых приложений, требующих обработки больших объёмов данных.

Типовое использование

• Системы автоматизации и управления: Обеспечивает высокую точность и многоканальный ввод для систем управления.
• Медицинские приборы: Подходит для приложений, где требуется точное измерение биосигналов.
• Промышленные датчики: Идеален для считывания данных с различных промышленных аналоговых датчиков.
• Измерительные приборы: Обеспечивает высокую точность измерений.

Рекомендации по применению

• Питание и заземление: Рекомендуется тщательно проработать схему питания и заземления для минимизации шума.
• Фильтрация сигналов: Для повышения точности измерений используйте подходящие фильтры на входе АЦП.
• Термическое управление: Следует соблюдать условия термического режима и использовать теплоотводы при необходимости.

Основные технические характеристики

• Разрядность: 16 бит
• Частота выборок: До 250 kSPS
• Количество входов: 8 (однополюсные)
• Интерфейс данных: SPI
• Конфигурация: MUX-ADC
• Архитектура: SAR (Последовательный Аппроксимационный Регистр)
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания, аналоговое: 3V ~ 5.5V
• Напряжение питания, цифровое: 1.65V ~ 5.5V
• Рабочая температура: -40°C ~ 125°C
• Корпус / вывод: 16-WFQFN (3x3 мм)

Возможные аналоги

• ADS1118: АЦП с аналогичным разрешением и встроенным температурным датчиком на похожий ток.
• ADS1018: Похожий АЦП, но с меньшим разрешением (12-бит).
• ADS8860: Компактный 16-битный АЦП с более высокой частотой выборок (до 1 MSPS).

Этот высокопроизводительный ADC от Texas Instruments является отличным выбором для приложений, требующих высокой точности и многоканального ввода в условиях ограниченного пространства.
