ADS6445IRGCR

Описание для ADS6445IRGCR от Texas Instruments

Общее описание: ADS6445IRGCR – это один из наиболее продвинутых аналого-цифровых преобразователей (АЦП) от Texas Instruments. Это четырехканальный, 14-битный АЦП с максимальной частотой дискретизации 125 MSPS. Он предназначен для использования в высокоточных и быстродействующих системах обработки сигналов.

Преимущества:

• Высокая точность благодаря 14-битной разрядности.
• Высокая скорость дискретизации до 125 MSPS.
• Низкое энергопотребление, что важно для приложений с ограниченными энергоресурсами.
• Четырехканальный ввод, что позволяет одновременно обрабатывать несколько сигналов.
• Встроенный режим синхронного семплирования.

Недостатки:

• Возможная необходимость использования внешней эталонной цепи для достижения максимальной точности.
• Требуется тщательный дизайн печатной платы для минимизации уровня помех и получения наилучшей производительности.

Типовое использование:

• Радиочастотные системы и телекоммуникации.
• Системы обработки изображений и видео.
• Медицинские устройства для обработки сигналов.
• Военные и аэрокосмические приложения.
• Прецизионные измерительные приборы.

Рекомендации по применению:

• Для достижения наилучших характеристик использовать качественные схемы фильтрации питания и экранирования.
• Проектировать печатную плату с учетом высокочастотных сигналов, минимизируя пути для помех.
• Учитывать требования к терморегулированию для поддержания стабильной работы в пределах допустимого температурного диапазона.

Технические характеристики:

• Разрядность: 14 бит
• Частота дискретизации: до 125 MSPS
• Количество вводов: 4 (дифференциальные)
• Интерфейс данных: LVDS - Serial
• Архитектура: Пайплайн
• Тип эталонного сигнала: Внешний, внутренний
• Аналоговое напряжение питания: 3V ~ 3.6V
• Напряжение питания для цифровых цепей: 3V ~ 3.6V
• Режим синхронного семплирования: Встроенный
• Рабочая температура: -40°C ~ 85°C

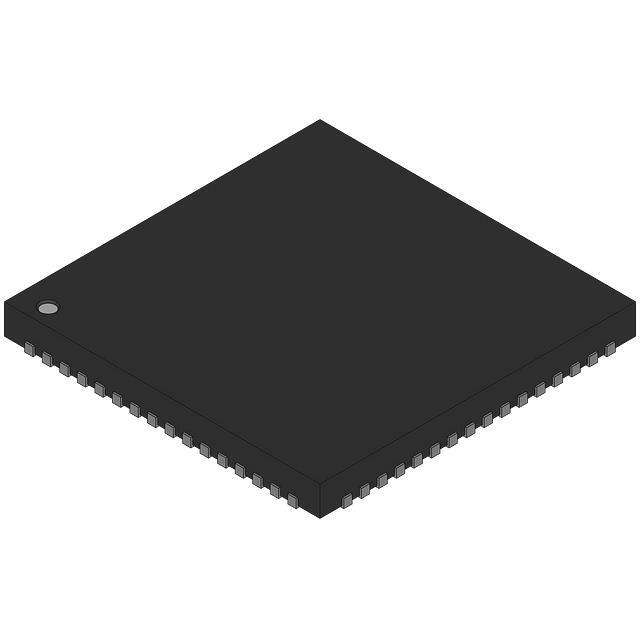

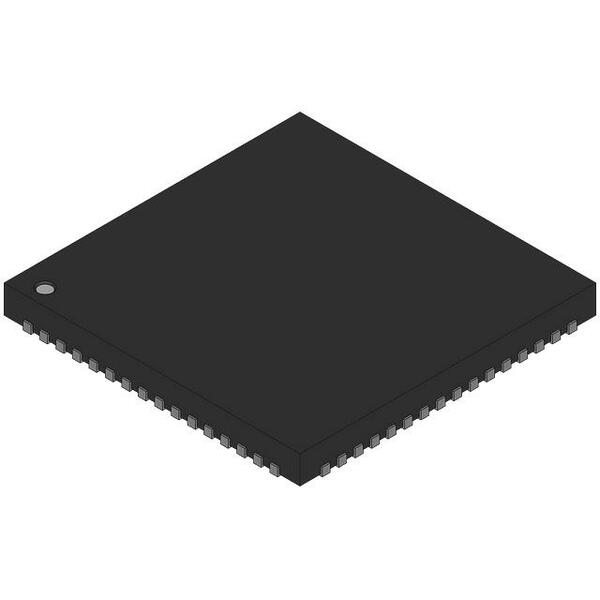

• Корпус: 64-VQFN (9x9) с экспонированной площадкой
• Монтаж: Поверхностный монтаж (SMT)

Возможные аналоги:

• ADS62P49 от Texas Instruments
• AD9640BCPZ-125 от Analog Devices
• MAX1082BCAP от Maxim Integrated

ADS6445IRGCR – идеальный выбор для высокоскоростных и высокоточных систем обработки сигналов, требующих надежной и эффективной работы.
