ADS6242IRGZ25

ADS6242IRGZ25 от Texas Instruments

Общее описание

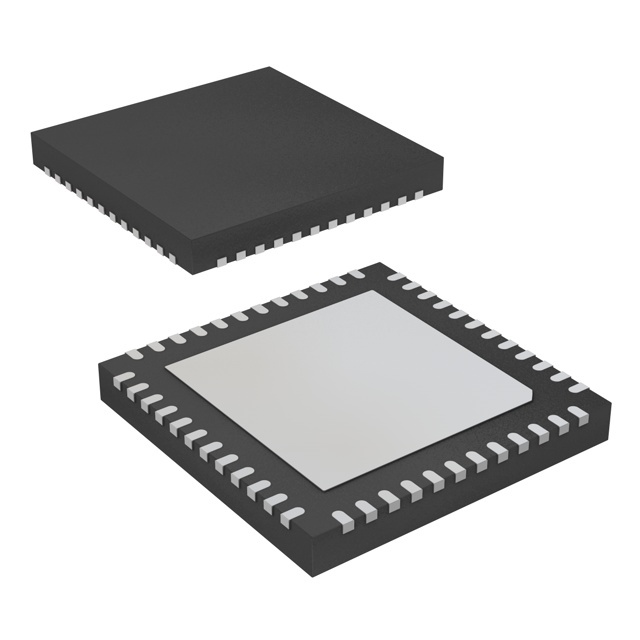

ADS6242IRGZ25 – это высокопроизводительный 14-битный аналогово-цифровой преобразователь (АЦП) с архитектурой конвейерного типа от Texas Instruments. Работая на частоте до 65 млн. отсчетов в секунду (MSPS), он предназначен для различных приложений, требующих высокой точности обработки сигнала. Устройство поставляется в компактном корпусе VQFN с 48 выводами и размерами 7x7 мм.

Преимущества

• Высокая точность преобразования: 14-битный разряд для точного аналого-цифрового преобразования.
• Высокая скорость: До 65 миллионов отсчетов в секунду для применения в высокочастотных системах.
• Низкое энергопотребление: Подходит для использования в портативных устройствах и системах с ограниченным энергопитанием.
• Компактный корпус: VQFN 48-пиновый корпус для удобного монтажа и экономии места на печатной плате.

Недостатки

• Требует внешней опорной напряжения: Необходимость использования внешнего опорного напряжения может усложнить проектирование цепи.
• Паяльный монтаж: Требует специализированного оборудования для поверхностного монтажа (SMT).

Типовое использование

• Цифровые осциллографы
• Системы радиосвязи
• Медицинские приборы
• Измерительные приборы
• Системы обработки изображения и видеосигнала

Рекомендации по применению

• Используйте качественные источники опорного напряжения для достижения максимальной точности преобразования.
• Продумайте систему охлаждения для поддержания температуры в допустимых пределах.
• Применяйте подходящие схемы фильтрации и заземления для минимизации шумов и помех.

Основные технические характеристики

• Разрядность: 14 бит
• Частота выборки: до 65 MSPS
• Количество входов: 2
• Тип входа: Дифференциальный
• Интерфейс данных: LVDS - Serial
• Архитектура: Конвейерная
• Опорное напряжение: Внешнее или внутреннее
• Напряжение питания, аналоговое: 3V ~ 3.6V
• Напряжение питания, цифровое: 3V ~ 3.6V
• Температурный диапазон: -40°C до 85°C
• Корпус: 48-VQFN (7x7 мм)
• Монтаж: Поверхностный (SMT)

Возможные аналоги

• ADS6243IRGZT от Texas Instruments
• AD9251BCPZ от Analog Devices
• LTC2258CUJ от Analog Devices (Linear Technology)

ADS6242IRGZ25 является надежным и высокопроизводительным АЦП для использования в ряде приложений, требующих точного аналого-цифрового преобразования с высокой скоростью.
