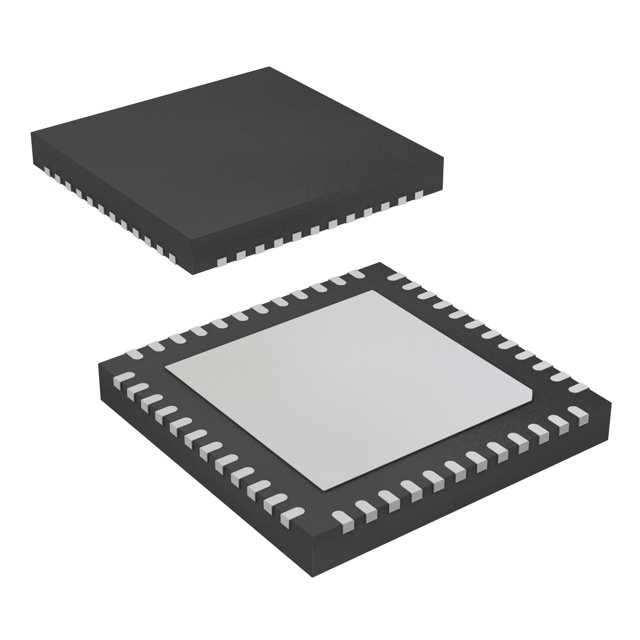

ADS6222IRGZT

Общее описание

ADS6222IRGZT - это высокоэффективный 12-битный аналогово-цифровой преобразователь (ADC) от компании Texas Instruments. Этот компонент предназначен для высокоскоростного преобразования сигналов с максимальной скоростью выборки до 65 MSPS (миллионов выборок в секунду). Устройство выполнено по архитектуре с поддержкой двух входов и двух параллельно работающих преобразователей, что позволяет обеспечить высокую точность и производительность в различных приложениях.

Преимущества

• Высокая скорость выборки: До 65 MSPS, что делает его идеальным для приложений, требующих быстрого преобразования данных.
• Высокая точность: 12-битное разрешение обеспечивает высокую точность и детализацию получаемых данных.
• Компактность: Корпус VQFN с размерами 7x7 мм облегчает интеграцию в компактные устройства.
• Разделенные аналоговые и цифровые источники питания: Позволяет минимизировать шумы и повысить точность преобразования.
• Низкое энергопотребление: Энергосбережение при высокопроизводительной работе.

Недостатки

• Сложность подключения: Необходимость качественного импедансного согласования и экранирования для предотвращения шумов.
• Требования к внешним компонентам: Потребуется использование высококачественных внешних референсных напряжений для обеспечения точной работы.

Типовое использование

• Приемники радиочастотных сигналов
• Измерительные системы общего назначения
• Оборудование для тестирования и измерений
• Обработчики сигнала в медицинских приборах
• Преобразование сигналов в системах связи

Рекомендации по применению

1. Импедансное согласование: Обеспечьте правильное согласование импедансов входных сигналов для минимизации помех.
2. Экранирование: Используйте экранирование для защиты компонентов от электромагнитных помех.
3. Теплоотведение: Учитывайте требования по тепловому режиму работы устройства - установите в местах с достаточной вентиляцией.
4. Питание: Поддерживайте стабильное питание без пульсаций и выбросов для минимизации ошибок при преобразовании.

Основные технические характеристики

• Разрешение: 12 бит
• Частота выборки: до 65 MSPS
• Количество входов: 2 (дифференциальных)
• Интерфейс данных: LVDS - Serial
• Конфигурация: S/H-ADC
• Архитектура: Параллельная (2 конвертера)
• Тип ссылки: Внешняя/Внутренняя
• Напряжение питания (аналогового блока): 3 В ~ 3.6 В
• Напряжение питания (цифрового блока): 3 В ~ 3.6 В
• Особенности: Синхронное выборы данных
• Температурный диапазон: -40°C ~ 85°C
• Корпус: 48-VQFN (7x7 мм)
• Монтаж: Поверхностный монтаж

Возможные аналоги

• ADS6223 от Texas Instruments - аналогичный 12-битный ADC с улучшенными характеристиками по частоте выборки.
• AD9643 от Analog Devices - схожий по классу 12-битный ADC для высокоскоростных приложений.
• LTC2245 от Linear Technology - высокоскоростной 12-битный ADC, подходящий для схожих применений.

Заключение

ADS6222IRGZT является эффективным решением для различных высокоскоростных приложений, требующих точного и надежного преобразования сигнала. Благодаря своим характеристикам и компактному корпусу, он легко интегрируется в различные системы, требующие высокой производительности.
