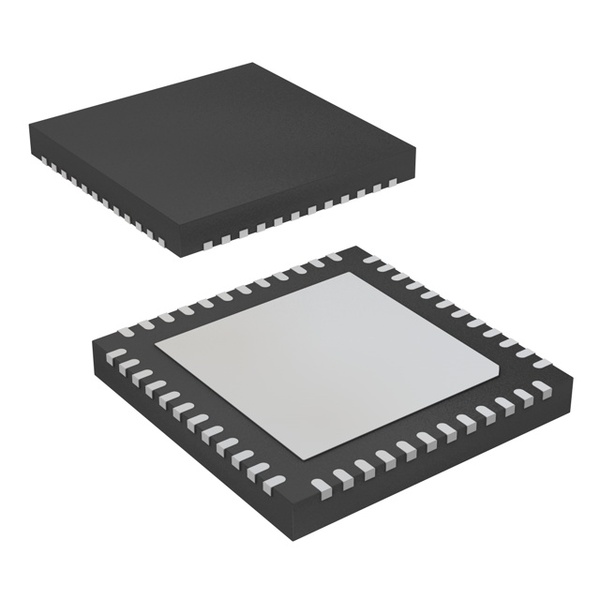

ADS6222IRGZ25 - Преобразователь Аналоговых Сигналов в Цифровые от Texas Instruments

Общее описание

ADS6222IRGZ25 — это высокопроизводительный 12-битный Аналогово-Цифровой Преобразователь (АЦП) с максимальной частотой дискретизации 25 Мегаобразцов в секунду (MSPS). Преобразователь построен на основе конвейерной архитектуры, предоставляя высокую точность и скорость преобразования.

Преимущества

• Высокая точность и скорость: 12-битная разрядность и частота дискретизации 25 MSPS обеспечивают точное и быстрое преобразование аналоговых сигналов.
• Дифференциальные входы: Устройство поддерживает дифференциальный вход, что улучшает помехоустойчивость.
• Встроенные функции синхронизации: Позаимствованные с более дорогих моделей Texas Instruments, элементы контроля и сброса улучшают надежность и простоту настройки.
• Широкий диапазон питающих напряжений: Работает при напряжении аналогового и цифрового питания от 3 В до 3.6 В.
• Пакет VQFN: Компактное исполнение в корпусе 48-VQFN (7x7 мм) упрощает интеграцию в схемы с высоким уровнем плотности компонента.

Недостатки

• Потребление энергии: Относительно высокое потребление энергии для определенных мобильных приложений.
• Устаревший статус: Компонент может быть снят с производства, что следует учитывать при долгосрочном проектировании.

Типовое использование

• Цифровая обработка сигналов
• Измерительные приборы
• Радиочастотные системы связи
• Медицинские диагностические устройства
• Аналоговые приемники и аналого-цифровые интерфейсы

Рекомендации по применению

• Используйте фильтры: Для минимизации внешних электрических шумов рекомендуется использовать фильтры на входах.
• Контроль питания: Обеспечьте стабильное питание и минимальные пульсации для достижения максимальной точности преобразования.
• Оптимальная разводка платы: Следите за правильной разводкой печатной платы с учетом высоких скоростей преобразования и уменьшения перекрестных помех.

Основные технические характеристики

• Разрядность: 12 бит
• Частота дискретизации: до 25 MSPS
• Количество входов: 2
• Тип входа: Дифференциальный
• Интерфейс данных: LVDS - Serial
• Архитектура: Конвейерная
• Опорный тип: Внешний или внутренний
• Питающее напряжение, аналоговое: 3 В ~ 3.6 В
• Питающее напряжение, цифровое: 3 В ~ 3.6 В
• Температурный диапазон: от -40°C до 85°C
• Корпус: 48-VQFN (7x7 мм)

Возможные аналоги

• ADS4142 от Texas Instruments
• LTC2142 от Analog Devices
• MAX12553 от Maxim Integrated

Заключение

ADS6222IRGZ25 от Texas Instruments — это мощный АЦП, подходящий для различных высокоскоростных приложений, требующих высокой точности. Он предоставляет эффективное решение для реализации проектов, связанных с преобразованием аналоговых сигналов в цифровые, обеспечивая при этом оптимальное сочетание параметров производительности и удобства интеграции.
