ADS61JB23IRHAT

ADS61JB23IRHAT

Общее описание:

ADS61JB23IRHAT - это высокопроизводительный 12-битный аналого-цифровой преобразователь (АЦП) с архитектурой трубопроводного типа, разработанный компанией Texas Instruments. Он предназначен для приложений, требующих быстрого и точного преобразования аналоговых сигналов в цифровые данные. Устройство поддерживает частоту выборки до 80 млн выборок в секунду (80MSPS) и имеет один канал ввода.

Преимущества:

• Высокая точность: 12-битное разрешение обеспечивает высокую точность измерений.
• Высокая скорость: Частота выборки 80MSPS позволяет использовать этот АЦП в высокоскоростных приложениях.
• Удобный интерфейс: Поддержка стандартного интерфейса JESD204A для передачи данных.
• Широкий диапазон напряжений питания: Поддержка широкого диапазона напряжений питания (1.7V ~ 1.9V для аналоговой части и 3V ~ 3.6V для цифровой части).

Недостатки:

• Специфические требования к питанию: Необходимость двух разных напряжений питания может усложнить проектирование схемы питания.
• Стоимость: Высокопроизводительные компоненты могут быть дороже по сравнению с более простыми АЦП.

Типовое использование:

• Телекоммуникационные системы: Для обработки сигналов в базовых станциях и приемопередатчиках.
• Медицинское оборудование: В системах визуализации и диагностики.
• Измерительные системы: Высокоточные осциллографы и анализаторы спектра.
• Радио и беспроводные технологии: Применение в радиоприемниках и передатчиках для цифровой обработки сигналов.

Рекомендации по применению:

• Обеспечьте стабильное и чистое напряжение питания. Используйте фильтрацию и стабилизаторы напряжения для минимизации шумов и помех.
• Проектируйте печатную плату с учетом высокочастотных характеристик. Минимизируйте длину трасс и используйте подходящие методы заземления.
• Рассмотрите использование внешней опорной частоты для увеличения точности и стабильности преобразования.

Основные технические характеристики:

• Разрешение: 12 бит
• Частота выборки: 80 мегасемплов в секунду (MSPS)
• Количество каналов ввода: 1
• Тип ввода: Дифференциальный
• Сигнальный интерфейс: JESD204A
• Архитектура: Трубопроводная (Pipelined)
• Напряжение питания (аналоговое): 1.7V ~ 1.9V
• Напряжение питания (цифровое): 3V ~ 3.6V
• Рабочий температурный диапазон: -40°C ~ 85°C

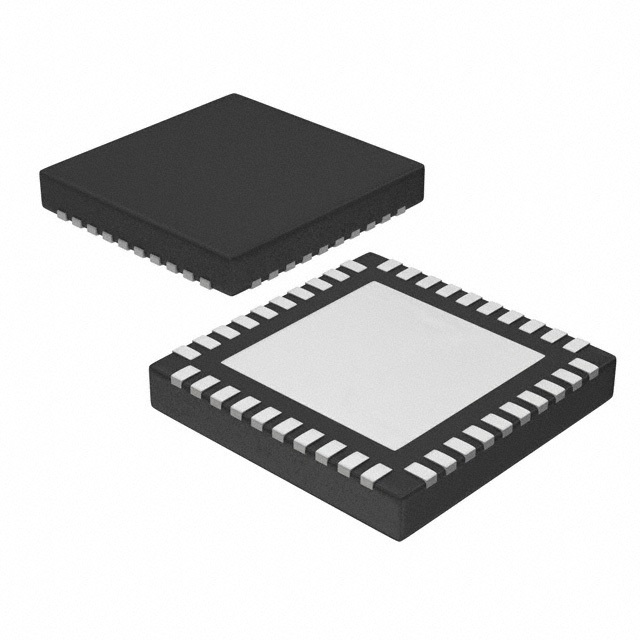

• Корпус: 40-VQFN (6x6 мм)

Возможные аналоги:

• ADS6142IRGZR от Texas Instruments: Похожий по функционалу и характеристикам 14-битный АЦП.
• AD9231BCPZ-65 от Analog Devices: 12-битный АЦП с частотой выборки 65MSPS.
• AD9208-3000EBZ от Analog Devices: Высокопроизводительный 14-битный АЦП с широким диапазоном частот выборки.

Этот высокопроизводительный АЦП может стать отличным выбором для вашего проекта благодаря своей точности и скорости.
