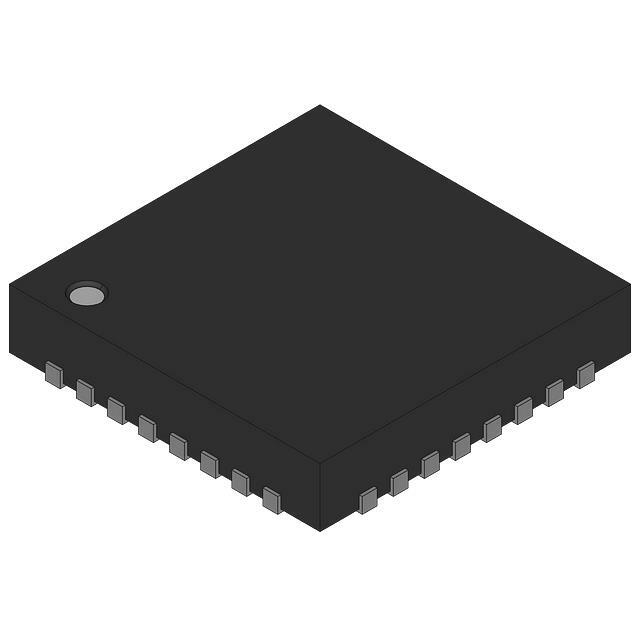

ADS6145IRHBT REEL

ADS6145IRHBT REEL от Texas Instruments

Общее описание

ADS6145IRHBT — это высокопроизводительный 14-разрядный аналого-цифровой преобразователь (АЦП) от компании Texas Instruments. Этот АЦП оснащён одним входным каналом и способен обрабатывать данные с частотой до 125 МВыб/с. Выполненный в компактном корпусе типа VQFN размером 5x5 мм, ADS6145IRHBT прекрасно подходит для применения в высокоплотных печатных платах.

Преимущества

• Высокая точность: 14-разрядное разрешение обеспечивает точное преобразование аналоговых сигналов в цифровые.
• Высокая скорость: Частота дискретизации до 125 МВыб/с позволяет обрабатывать быстро меняющиеся сигналы.
• Компактный корпус: Корпус типа VQFN 32 обеспечивает минимальное занимаемое пространство на печатной плате.
• Широкий диапазон напряжений питания: Поддержка питания аналоговой части от 3В до 3.6В, цифровой части от 1.65В до 3.6В.

Недостатки

• Требует внешних компонентов: Для работы с данным АЦП может потребоваться использование внешних референсных цепей и компонентов для обеспечения стабилизации.

Типовое использование

• Телекоммуникации: Аналого-цифровое преобразование в сетевых устройствах.
• Медицинское оборудование: Высокоточное преобразование данных в медицинских диагностических приборах.
• Измерительные приборы: Использование в высокоточных измерительных устройствах и осциллографах.

Рекомендации по применению

1. Правильное размещение на печатной плате: Разместите ADS6145IRHBT как можно ближе к источнику аналогового сигнала для минимизации шумов.
2. Использование фильтров: Применяйте соответствующие фильтры для подавления высокочастотных помех.
3. Стабильное питание: Обеспечьте стабильные источники напряжения для аналоговой и цифровой части.

Основные технические характеристики

• Разрядность: 14 бит
• Частота дискретизации: до 125 МВыб/с
• Кол-во входов: 1 (дифференциальный)
• Интерфейс данных: LVDS - Parallel, Parallel
• Напряжение питания (аналоговое): 3В ~ 3.6В
• Напряжение питания (цифровое): 1.65В ~ 3.6В
• Рабочая температура: от -40°C до +85°C
• Корпус: 32-VQFN (5x5)

Возможные аналоги

• AD9253BCPZ-125 от Analog Devices — также предоставляющий 14-битное разрешение с частотой до 125 МВыб/с.
• ADS8344EB от Texas Instruments — 16-битный АЦП с аналогичными характеристиками, но большей точностью.

С ADS6145IRHBT вы получаете высокую точность и скорость преобразования для ваших ключевых проектов!
