ADS6145IRHBR

ADS6145IRHBR от Texas Instruments

Общее описание

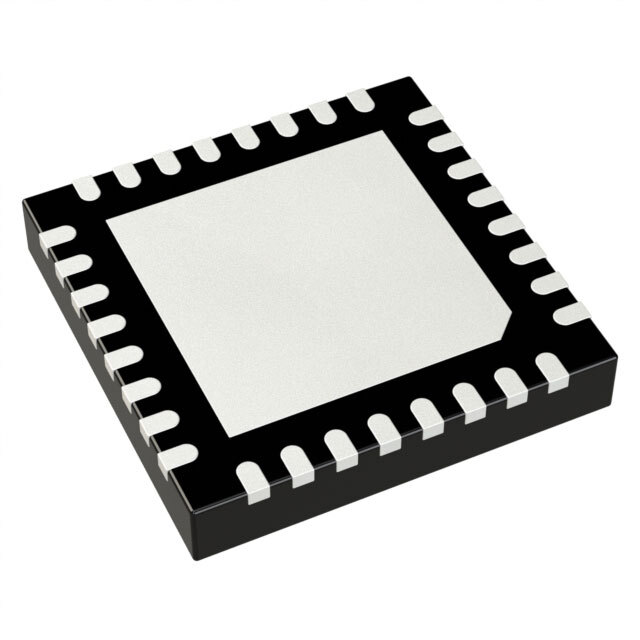

ADS6145IRHBR — это высокопроизводительный 14-битный аналого-цифровой преобразователь (ADC) от Texas Instruments. Этот компонент обеспечивает скорость дискретизации до 125 млн отсчетов в секунду (MSPS) и использует архитектуру конвейерного типа для высокоточного преобразования аналоговых сигналов в цифровые. Размещен в компактном корпусе 32-VQFN (5x5 мм), что позволяет его использование в различных приложениях с ограниченным пространством.

Преимущества

1. Высококачественное преобразование: 14-битное разрешение обеспечивает низкий уровень шумов и высокую точность.
2. Высокая скорость дискретизации: до 125 MSPS для быстрого и точного захвата данных.
3. Компактный форм-фактор: корпус 32-VQFN подходит для компактных решений.
4. Дифференциальный вход: улучшенная чувствительность и помехоустойчивость.
5. Низкое энергопотребление: оптимизированное энергопотребление для экономии энергии.

Недостатки

1. Освоение при проектировании: использование высокоскоростных ADC требует особого внимания к проектированию схем и трассировке печатной платы.
2. Ограниченная операционная температура: -40°С до 85°С, что может ограничивать использование в экстремальных условиях.

Типовое использование

• Цифровая обработка сигналов (DSP)
• Мультимедийные системы
• Радиолокационные системы
• Измерительные приборы и оборудовение
• Системы связи

Рекомендации по применению

1. Убедитесь в качестве питания: обеспечьте чистое и стабилизированное питание для достижения максимальной точности преобразования.
2. Экранирование и заземление: используйте правильное экранирование и землю для минимизации шумов.
3. Правильная трассировка: особое внимание необходимо уделить нанесению сигналов на печатную плату из-за высоких скоростей работы.
4. Корректные внешние компоненты: используйте рекомендацию производителя по подбору внешних компонентов.

Основные технические характеристики

• Разрешение: 14 бит
• Скорость дискретизации: до 125 MSPS
• Количество входов: 1 (дифференциальный)
• Интерфейс данных: LVDS - параллельный
• Архитектура: Конвейерный
• Рабочее напряжение:
  • Аналоговое: 3В ~ 3.6В
  • Цифровое: 1.65В ~ 3.6В
• Корпус: 32-VQFN (5x5 мм)
• Рабочая температура: -40°С до 85°С

Возможные аналоги

• ADS6144IRGZ от Texas Instruments: аналогичный по характеристикам, но отличается корпусом.
• AD9254BCPZ-65 от Analog Devices: 14-битный, 65 MSPS, используется в схожих приложениях.
• LTC2174IUJ-14 от Analog Devices (ранее Linear Technology): аналогичный по характеристикам 14-битный ADC.
