ADS6144IRHBT от Texas Instruments

Общее описание

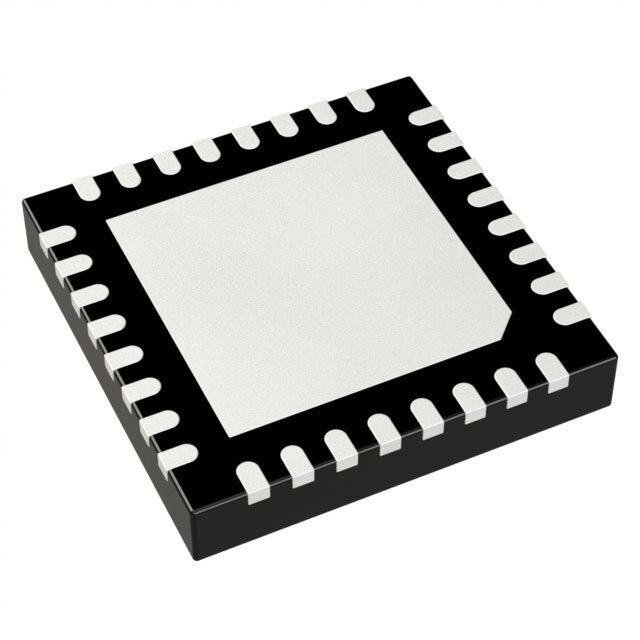

ADS6144IRHBT — это высокопроизводительный 14-битный аналого-цифровой преобразователь (ADC) от Texas Instruments. Преобразователь аппаратно поддерживает частоту оцифровки до 105 миллионов выборок в секунду (MSPS), что делает его идеальным для применения в высокоскоростных системах сбора данных. ADS6144IRHBT построен на основе трубчатой архитектуры (pipelined) и поставляется в компактном корпусе VQFN-32 (5x5 мм).

Преимущества

• Высокая точность: 14-битное разрешение позволяет достигать высокой точности преобразования аналоговых сигналов в цифровую форму.
• Высокая частота дискретизации: Скорость до 105 MSPS обеспечивает высококачественный захват быстроизменяющихся сигналов.
• Компактный размер: Корпус VQFN-32 позволяет использовать компонент в компактных устройствах.
• Отличная поддержка интерфейсов: Наличие параллельного и LVDS интерфейсов для передачи данных.

Недостатки

• Необходимость внешнего опорного напряжения: Преобразователь требует использования внешнего опорного напряжения для корректной работы.
• Чувствительность к питанию: Нестабильность источника питания может вызвать ошибки в преобразовании.

Типовое использование

• Цифровая обработка сигналов: Применяется в радиочастотных системах, осциллографах и системах модуляции.
• Медицинская электроника: Используется в диагностическом оборудовании для сбора и обработки медицинских данных.
• Коммуникационные системы: Используется в системах передачи данных для высокоскоростной оцифровки сигналов.

Рекомендации по применению

• Стабильное питание: Рекомендуется использовать стабилизированные источники питания для обеспечения надежной работы.
• Экранирование и заземление: Необходимо обращать внимание на экранирование и заземление, чтобы минимизировать наводки и шумы.
• Тепловые условия: Следует учитывать тепловыделение для предотвращения перегрева и обеспечения надежной работы.

Основные технические характеристики

• Разрядность: 14 бит
• Частота выборок: до 105 MSPS
• Число входов: 1
• Тип входа: Дифференциальный
• Интерфейсы: LVDS - параллельный, параллельный
• Архитектура: Трубчатая (pipelined)
• Опорное напряжение: Внешнее, внутреннее
• Напряжение питания, аналоговая часть: 3V ~ 3.6V
• Напряжение питания, цифровая часть: 1.65V ~ 3.6V
• Рабочая температура: -40°C ~ 85°C
• Корпус: VQFN-32 (5x5 мм)

Возможные аналоги

• ADS6145IRHBT: 14-битный ADC с более высокой частотой дискретизации до 125 MSPS.
• ADS42JB69IRGCR: 16-битный высокоскоростной ADC с частотой до 250 MSPS.

Использование ADS6144IRHBT от Texas Instruments позволяет достигнуть высокой точности и скорости цифрового преобразования аналоговых сигналов, что делает его незаменимым компонентом в различных высокоскоростных системах.
