ADS6142IRHBT

ADS6142IRHBT от Texas Instruments

Общее описание

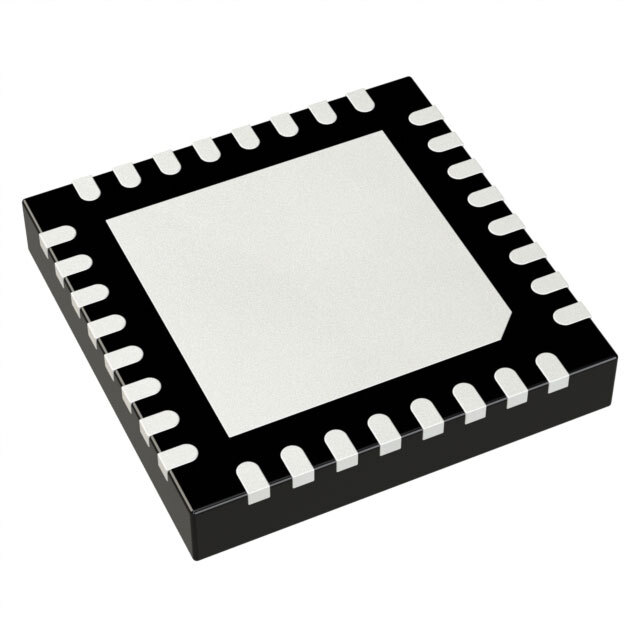

ADS6142IRHBT — это высокопроизводительный 14-битный аналогово-цифровой преобразователь (АЦП) с конвейерной архитектурой от Texas Instruments. Он предназначен для приложений, требующих высокой точности и скорости выборки до 65 Мега выборок в секунду (MSPS). Устройство выполнено в компактном корпусе VQFN с 32 выводами размером 5x5 мм, что делает его удобным для интеграции в различные системы.

Преимущества

• Высокое разрешение: 14 бит для обеспечения высокой точности измерений.
• Высокая скорость выборки: до 65 MSPS, что подходит для широкого спектра приложений, требующих быстрой обработки данных.
• Компактный корпус: корпус VQFN с 32 выводами размером 5x5 мм позволяет экономить место на плате.
• Широкий диапазон входного напряжения: поддержка дифференциального входного сигнала.
• Гибкое питание: поддержка различных напряжений питания для аналоговых и цифровых компонентов.

Недостатки

• Относительно высокий уровень потребления энергии: несмотря на эффективное энергопотребление, для некоторых приложений может потребоваться дополнительное управление тепловыделением.
• Сложность интеграции: высокоскоростные АЦП могут требовать тщательной разводки и экранирования для минимизации шума и перекрестных помех.

Типовое использование

• Обработка сигналов в телекоммуникациях и радиосвязи.
• Медицинское оборудование, включая диагностическую визуализацию и приборы для мониторинга состояния пациентов.
• Системы тестирования и измерения, включая приборы для анализа спектра и осциллографы.
• Попробные приложения, такие как радарные системы и системы управления летательными аппаратами.

Рекомендации по применению

• Экранирование и заземление: для минимизации помех и улучшения качества сигнала рекомендуется использовать тщательное экранирование и заземление.
• Стабильное питание: использования линейных регуляторов или источников питания с низким уровнем шума для обеспечения стабильности.
• Теплоотводы: при интеграции устройства в системы с высокой плотностью расположения компонентов рекомендуется установить теплоотводы для улучшения теплоотдачи.

Основные технические характеристики

• Разрядность: 14 бит
• Частота выборки: до 65 MSPS
• Количество входов: 1 (дифференциальный)
• Интерфейс данных: LVDS — параллельный, параллельный
• Архитектура: Конвейерная
• Типы опоры: Внешняя, внутренняя
• Напряжение питания, аналоговое: 3V ~ 3.6V
• Напряжение питания, цифровое: 1.65V ~ 3.6V
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус / Кейс: 32-VQFN (5x5 мм)
• Способ монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• ADS6145: похожий по характеристикам, но с более высокой частотой выборки.
• ADS62P42: также 14-битный АЦП, но с более высокой производительностью.
• ADS5240: 14-битный АЦП с четырьмя каналами и более низкой частотой выборки.

Этот компонент является высокотехнологичным решением для различных приложений, требующих высокой точности и скорости обработки данных.
