ADS58H40IZCR

Описание продукта: ADS58H40IZCR от Texas Instruments

Общее описание

ADS58H40IZCR – это высокопроизводительный 14-разрядный аналоговый к цифровому преобразователь (ADC) от Texas Instruments, позволяющий выполнять точное и быстрое преобразование аналогового сигнала в цифровой. Этот ADC основан на архитектуре с конвейерной обработкой сигналов (pipelined), обеспечивающей высокую скорость выборки данных до 250 MSPS (миллионов выборок в секунду).

Преимущества

• Высокая точность: 14-битный разрешение обеспечивает высокое качество преобразования и отличную точность измерений.
• Высокая скорость выборки: до 250 MSPS, что позволяет использовать прибор в высокоскоростных приложениях.
• Низкое потребление энергии: оптимизированное энергопотребление делает этот ADC эффективным для различных применений.
• Встроенные функции: внутренняя ссылка напряжения, дифференциальные входы и интерфейс LVDS - Parallel облегчают проектирование схем.

Недостатки

• Множество входов и конвейерная архитектура могут быть излишними для менее требовательных приложений.

Типовое использование

• Обработка сигналов: высокоскоростная цифровая обработка аналоговых сигналов для телекоммуникаций и радиокоммуникаций.
• Измерительные приборы: системы тестирования и измерения, требующие высокой точности и скорости дискретизации.
• Приборы для медицинской визуализации: например, ультразвуковые и МРТ-сканеры.
• Радары и сонары: используется в системах, где необходимо быстро оцифровывать аналоговые сигналы.

Рекомендации по применению

• Используйте ADS58H40IZCR для проектов, требующих высокой точности и скорости преобразования аналогового сигнала в цифровой.
• Обеспечьте адекватное питание и охлаждение схемы, чтобы реализовать полную производительность ADC.
• При проектировании печатной платы (PCB) уделите внимание экранированию и маршрутизации для минимизации шумов и наводок.

Основные технические характеристики

• Количество разрядов: 14
• Скорость выборки: до 250 MSPS
• Количество входов: 4 дифференциальных
• Интерфейс данных: LVDS - Parallel
• Конфигурация: S/H-ADC (выборка-удержание - аналогово-цифровой преобразователь)
• Входное напряжение (аналоговое): 1.8V ~ 2V, 3.15V ~ 3.45V
• Входное напряжение (цифровое): 1.7V ~ 2V
• Температурный диапазон: -40°C ~ 85°C

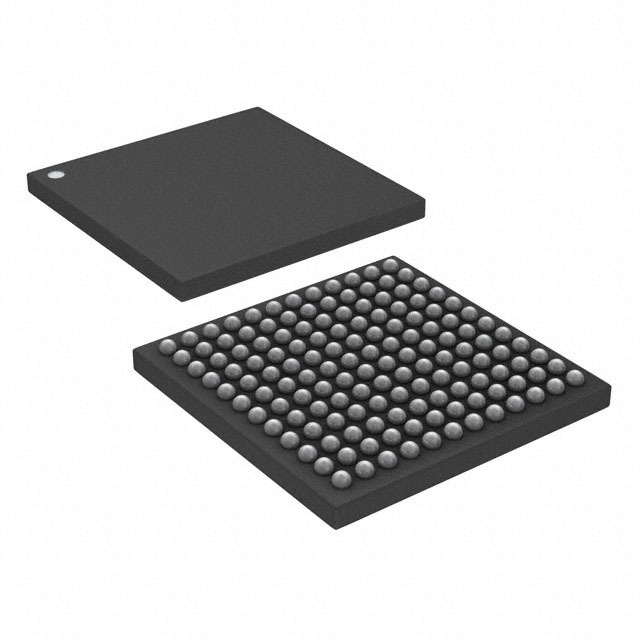

• Корпус: 144-NFBGA (10x10)

Возможные аналоги

• AD9250BCPZ-250 от Analog Devices
• LTC2208IUH#PBF от Linear Technology (ныне часть Analog Devices)
• ADS5401IPZ от Texas Instruments

С этим описанием можно легко ориентироваться в характеристиках и возможностях ADS58H40IZCR от Texas Instruments, а также понять, подходит ли он для вашего конкретного применения.
