ADS574KP

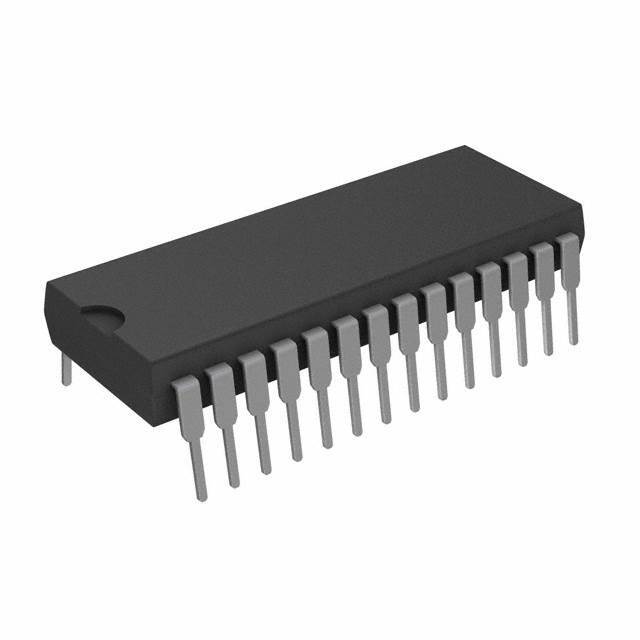

ADS574KP от Texas Instruments

Общее описание

ADS574KP – это 12-битный аналого-цифровой преобразователь (АЦП) с архитектурой SAR (Successive Approximation Register) от Texas Instruments. Он рассчитан на эксплуатацию при температуре от 0°C до 70°C и поставляется в корпусе 28-PDIP. Этот АЦП превосходно подходит для широкого спектра приложений благодаря высокой точности и надежности преобразования.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает точные преобразования.
• Интегрированный S/H-ADC: наличии ввода с функцией выборки и удержания позволяет упрощать схемные решения.
• Широкий диапазон питающих напряжений: поддержка различных вариантов питания облегчает интеграцию в разные системы.
• Удобный корпус: корпус 28-PDIP обеспечивает простоту монтажа и высокую надежность соединений.

Недостатки

• Устаревший статус: данный компонент считается устаревшим, что может вызывать сложности с его приобретением.
• Ограниченный температурный диапазон: рабочий диапазон температур от 0°C до 70°C не подходит для экстремальных условий эксплуатации.

Типовое использование

• Промышленная автоматика
• Медицинские приборы
• Тестовое и измерительное оборудование
• Управление процессами

Рекомендации по применению

• Следует обеспечить стабильное внешнее или внутреннее опорное напряжение для точной работы АЦП.
• Разместите компоненты схемы согласно рекомендациям по трассировке печатных плат, чтобы минимизировать шумы и помехи.
• Для достижения лучшей производительности рекомендуется использовать фильтрацию аналогового сигнала перед подачей сигнала на вход АЦП.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки: до 40 ksps (выборок в секунду)
• Количество входов: 1 (однооконечный)
• Интерфейс данных: параллельный
• Конфигурация: S/H-ADC (виборка и удержание + АЦП)
• Отношение S/H к АЦП: 1:1
• Входные напряжения питания: 5V, -16.5V до 5.5V
• Выходные напряжения питания: 5V
• Рабочий температурный диапазон: 0°C до 70°C
• Корпус: 28-PDIP

Возможные аналоги

• ADS574JP от Texas Instruments: аналогичный 12-битный АЦП с теми же характеристиками.
• AD574A от Analog Devices: альтернативный 12-битный АЦП с аналогичной архитектурой и диапазоном характеристик.
• MCP3201 от Microchip Technology: 12-битный АЦП в корпусе DIP, но с различиями в параметрах питания и интерфейсе.

С учетом высокого уровня точности и широкого применения, ADS574KP остается полезным компонентом для многих электронных проектов, не требующих эксплуатации в экстремальных условиях.
