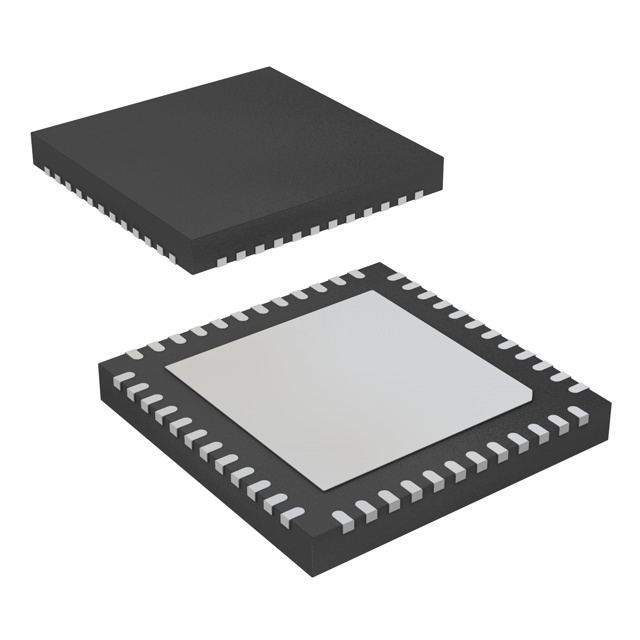

ADS5560IRGZT

ADS5560IRGZT от Texas Instruments

Общее описание: Микросхема ADS5560IRGZT от Texas Instruments - это высокопроизводительный 16-битный аналого-цифровой преобразователь (ADC) с архитектурой типа "конвейер" (Pipelined). Она предлагает отличное сочетание точности и скорости, что делает её идеальной для различных применений, требующих высокого разрешения и быстрого преобразования.

Преимущества:

• Высокое разрешение 16 бит обеспечивает высокую точность измерений.
• Архитектура "конвейер" позволяет достичь высокой скорости выборки до 40 миллионов выборок в секунду (40 MSPS).
• Дифференциальный вход улучшает помехоустойчивость и точность измерений.
• Гибкий интерфейс данных (LVDS - Parallel, Parallel) для удобной интеграции в различные системы.

Недостатки:

• Относительно высокая потребляемая мощность для некоторых энергоэффективных приложений.
• Сложность в интеграции и настройке для новичков в области электроники.

Типовое использование:

• Медицинская визуализация, включая КТ и МРТ.
• Радиолокационные и сигнальные системы.
• Высокопроизводительные средства связи.
• Автоматическая тестовая аппаратура.

Рекомендации по применению:

• Обеспечьте стабильное питание 3V ~ 3.6V как для аналоговой, так и для цифровой цепей.
• Используйте качественную экранированную печатную плату для минимизации шумов и токсичности.
• Старайтесь минимизировать длину проводниковых соединений к микросхемам для поддержания целостности сигнала.

Основные технические характеристики:

• Разрядность: 16 бит
• Частота выборки (выборок в секунду): 40 MSPS
• Количество входов: 1
• Тип ввода: Дифференциальный
• Интерфейс данных: LVDS - Parallel, Parallel
• Конфигурация: S/H-ADC
• Архитектура: Конвейер (Pipelined)
• Тип опорного напряжения: Встроенное
• Напряжение питания (аналоговое): 3V ~ 3.6V
• Напряжение питания (цифровое): 3V ~ 3.6V
• Рабочая температура: от -40°C до 85°C
• Корпус: 48-VFQFN (7x7)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги:

• AD9268 от Analog Devices
• LTC2158 от Linear Technology
• MCP37D10-200 от Microchip Technology

Эти аналоги можно рассматривать при необходимости замены микросхемы с учетом совместимых характеристик.
