ADS5525IRGZT

ADS5525IRGZT от Texas Instruments

Общее описание

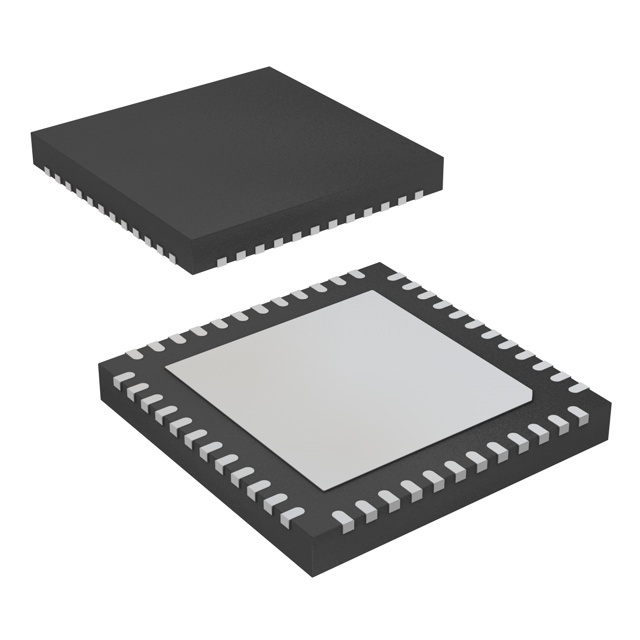

ADS5525IRGZT - это высокоскоростной 12-битный аналогово-цифровой преобразователь (АЦП) с архитектурой конвейера, разработанный для приложений, требующих высокой точности и скорости. Данный чип поддерживает скорость оцифровки до 170 миллионов выборок в секунду (MSPS). Компактный корпус 48-VQFN (7x7 мм) с низким уровнем тепловых потерь упрощает его интеграцию в различные электронные устройства.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает высокую точность оцифровки аналоговых сигналов.
• Высокая скорость: Оцифровка до 170 MSPS позволяет использовать чип в высокоскоростных приложениях.
• Надежное различие уровней входного сигнала: Поддержка дифференциального входа.
• Гибкость интерфейсов данные: Параллельный интерфейс LVDS и стандартный параллельный интерфейс.
• Широкий диапазон входного напряжения питания: Возможен выбор внешнего или внутреннего опорного напряжения.

Недостатки

• Сложность в обработке высокоскоростных данных: Требует высокопроизводительных процессоров для обработки больших объемов данных.
• Необходимость в дополнительной калибровке: В высокоточных приложениях может потребоваться дополнительная настройка и калибровка.

Типовое использование

• Радиолокационные системы: Высокая скорость оцифровки и точность особенно полезны в системах раннего предупреждения.
• Медицинские устройства: Используется в аппаратуре для магнитно-резонансной томографии (МРТ) и других медицинских диагностических системах.
• Системы связи: Отлично подходит для цифровой обработки сигналов в телекоммуникационных системах, включая базовые станции сотовой связи.
• Программы тестирования и измерений: Исключительно подходит для использования в высокоточных контрольно-измерительных приборах.

Рекомендации по применению

• Убедитесь в наличии оптимального охлаждения чипа, особенно в высокоскоростных приложениях.
• Используйте экранированные кабели и оплачиваемые слои для минимизации помех.
• При проектировании печатной платы обеспечьте соответствующее разведение цепей для параллельного интерфейса, чтобы минимизировать перекрестные помехи.
• Учтите возможность периодической калибровки чипа для поддержания его точности в долгосрочной перспективе.

Основные технические характеристики

• Разрешение: 12 бит
• Скорость оцифровки: До 170 MSPS
• Тип входа: Дифференциальный
• Интерфейс данных: Параллельный LVDS, Параллельный
• Архитектура: Конвейерная
• Опорное напряжение: Внешнее, Внутреннее
• Напряжение питания (аналоговое и цифровое): 3V ~ 3.6V
• Температурный диапазон: -40°C до 85°C
• Корпус: 48-VQFN (7x7 мм)

Возможные аналоги

• ADS5527IRGZT - АЦП с немного улучшенной характеристикой скорости и точности.
• AD9238BCPZ-65 от Analog Devices - аналогичный 12-битный АЦП с другими характеристиками интерференс и скорости оцифровки.
• LTC2242-12 от Linear Technology - 12-битный АЦП с другими параметрами скорости оцифровки и интерфейса.

Заключение

ADS5525IRGZT от Texas Instruments является превосходным выбором для высокоскоростных и высокоточных приложений, требующих надежного и качественного оцифровывания аналоговых сигналов. Разнообразные возможности настройки и широкий диапазон рабочих напряжений делают этот чип универсальным решением для современных электронных систем.
