ADS5522IPAP

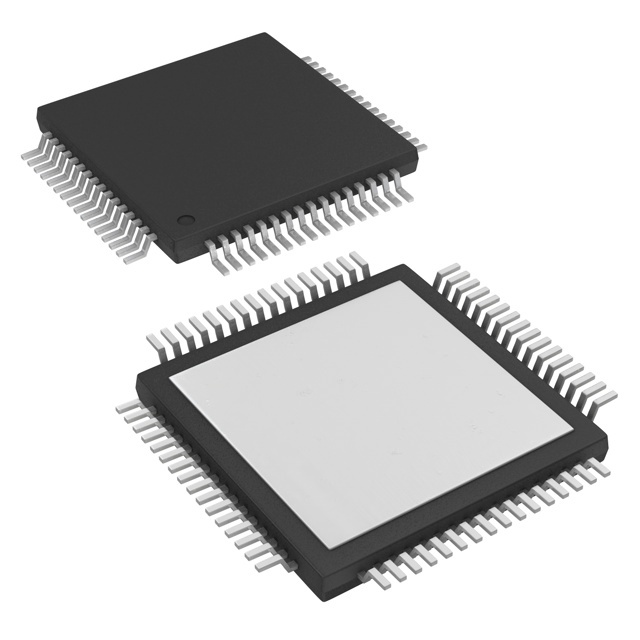

ADS5522IPAP от Texas Instruments

Общее описание: ADS5522IPAP – это 12-битный аналогово-цифровой преобразователь (АЦП) с архитектурой pipeline от Texas Instruments. Этот АЦП рассчитан на высокую скорость выборки до 80MSPS и демонстрирует высокую степень интеграции, надежность и производительность, что делает его идеальным решением для разнообразных приложений в области обработки сигналов.

Преимущества:

• Высокая точность: 12-битное разрешение обеспечивает высокую точность преобразования аналогового сигнала в цифровой.
• Высокая скорость выборки: До 80 миллионов выборок в секунду (MSPS), что позволяет использовать устройство в высокоскоростных приложениях.
• Низкое энергопотребление: Оптимизирован для энергоэффективности, что особенно важно для переносных и автономных систем.
• Компактный корпус: Выполнен в корпусе 64-HTQFP (10x10 мм), что позволяет экономить место на печатной плате.

Недостатки:

• Сложность интеграции: Требует сложной схемотехники для обеспечения стабильной работы.
• Ограниченный температурный диапазон: Рабочий температурный диапазон составляет -40°C до +85°C, что может быть ограничивающим фактором в условиях экстремальных температур.

Типовое использование:

• Обработка цифровых сигналов: Применяется в системах, требующих высокоскоростного аналого-цифрового преобразования, таких как радары, лазерные дальномеры и медицинская электроника.
• Коммуникационные системы: Используется в различных коммуникационных устройствах, включая беспроводные системы связи и базовые станции.
• Измерительное оборудование: Идеально подходит для использования в измерительных приборах и системах сбора данных.

Рекомендации по применению:

• Защита от шумов: Для обеспечения стабильной работы рекомендуется использование фильтров для защиты от электромагнитных помех (EMI).
• Теплоотвод: Учитывая компактность корпуса, предусмотрите адекватный теплоотвод для предотвращения перегрева устройства.
• Качественное питание: Обеспечьте стабильное и чистое электропитание для минимизации шумов и обеспечения точности преобразования.

Основные технические характеристики:

• Разрядность: 12 бит
• Частота выборки: 80 MSPS
• Количество входов: 1
• Тип входа: Дифференциальный
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC
• Архитектура: Пайплайновая
• Тип опорного напряжения: Внутренний
• Напряжение питания, аналоговое: 3.0В – 3.6В
• Напряжение питания, цифровое: 3.0В – 3.6В
• Рабочая температура: -40°C до +85°C
• Корпус: 64-HTQFP (10x10 мм)
• Монтаж: Поверхностный (SMT)

Возможные аналоги:

• ADS5542 от Texas Instruments: 14-битный АЦП с похожими характеристиками и корпусом.
• AD9238 от Analog Devices: Двойной АЦП 12-битный с аналогичной архитектурой.
• LTC2242-12 от Linear Technology: 12-битный высокоскоростной АЦП с аналогичным разрешением и частотой выборки.

Заключение

ADS5522IPAP от Texas Instruments – это надежное и высокопроизводительное устройство для высокоскоростного аналогово-цифрового преобразования, которое найдет применение в самых различных областях промышленности и техники.
