ADS5520IPAPR

ADS5520IPAPR от Texas Instruments

Общее описание

ADS5520IPAPR — это 12-битный, высокопроизводительный аналогово-цифровой преобразователь (АЦП) от Texas Instruments с высокой скоростью выборки до 125 миллионов выборок в секунду (Msps). АЦП выполнен на основе конвейерной архитектуры, что обеспечивает высокое качество оцифровки аналоговых сигналов и минимальные задержки.

Преимущества

• Высокая точность: 12-битное разрешение позволяет получать подробные данные с высокой точностью.
• Высокая скорость выборки: 125 Msps обеспечивает возможность использования в высокоскоростных приложениях.
• Низкое энергопотребление: Стабильная работа при низком энергопотреблении.
• Интегрированный опорный источник: Упрощает конструкцию схемы.
• Широкий диапазон рабочих температур: Подходит для работы в различных условиях.

Недостатки

• Объемность корпуса: 64-виковый корпус HTQFP может быть громоздким для некоторых приложений с ограниченным пространством.
• Сложность в обслуживании: Тонкопленочные корпуса (HTQFP) могут быть более сложными в монтаже и обслуживании по сравнению с менее плотными корпусами.

Типовое использование

• Обработка сигналов: Хорошо подходит для цифровой обработки сигналов.
• Коммуникационные системы: Используется в высокоскоростных передатчиках и приемниках.
• Медицинская аппаратура: Обеспечивает высокоточное измерение в медицинских диагностических приборах.
• Автоматизация производства: Используется в системах управления и мониторинга производственных процессов.

Рекомендации по применению

• Подача питания: Обеспечить стабильное питание в диапазоне 3V ~ 3.6V для аналоговой и цифровой частей АЦП.
• Разводка печатной платы: Следует тщательно продумать разводку печатной платы для минимизации шумов и помех, особенно в высокочастотных приложениях.
• Термическое управление: Обеспечить надлежащие условия отвода тепла для поддержания стабильной работы устройства.

Основные технические характеристики

• Разрешение: 12 бит
• Частота выборки: 125 мегавыборок в секунду (Msps)
• Количество входов: 1 (дифференциальный вход)
• Интерфейс данных: Параллельный
• Архитектура: Конвейерная
• Тип опоры: Внутренний
• Аналоговое напряжение питания: 3V ~ 3.6V
• Цифровое напряжение питания: 3V ~ 3.6V

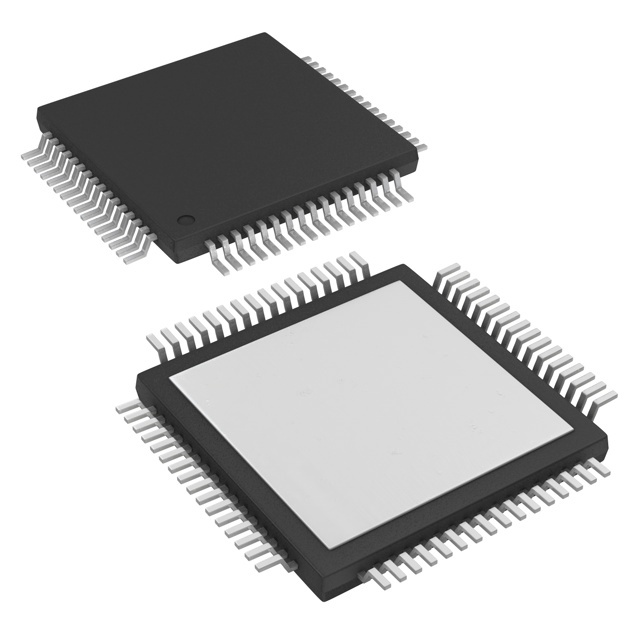

• Корпус: 64-выводный HTQFP (10x10 мм)
• Температурный диапазон: -40°C ~ 85°C

Возможные аналоги

• ADS5522 — 12-битный АЦП с аналогичными характеристиками, но с более высокими показателями производительности.
• ADS5500 — 14-битный АЦП, предлагающий большее разрешение при аналогичной производительности.
• ADC12DL066 — АЦП от Analog Devices, обладающий высоким быстродействием и точностью.

Использование ADS5520IPAPR позволяет реализовать надежные и точные системы оцифровки аналоговых сигналов в различных областях применения.
