ADS5520IPAP

ADS5520IPAP от Texas Instruments

Общее описание

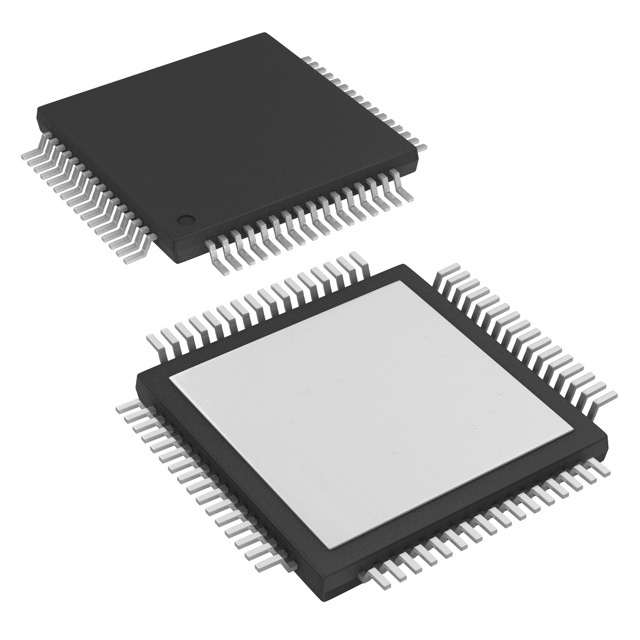

ADS5520IPAP - это высокопроизводительный 12-битный аналого-цифровой преобразователь (АЦП) от Texas Instruments с архитектурой конвейера и частотой выборки до 125 MSPS (миллионов выборок в секунду). Этот компонент предназначен для преобразования аналоговых сигналов в цифровые данные с высокой скоростью и точностью. Поставляется в корпусе 64-HTQFP (10x10 мм), что обеспечивает компактные размеры и удобство монтажа.

Преимущества

• Высокая частота выборки: до 125 MSPS, идеально подходит для приложений с высокой скоростью обработки.
• Высокая точность: 12-битное разрешение обеспечивает детализированный и точный цифровой выход.
• Компактный корпус: 64-HTQFP подходит для компактных систем и облегчает монтаж.
• Дифференциальный вход: улучшенная гибкость и устойчивость к шумам.

Недостатки

• Специальное термоконтроль: может потребоваться для оптимальной работы в промышленных условиях.
• Требования к питанию: необходимо обеспечить стабильное напряжение питания в диапазоне 3V ~ 3.6V для как аналоговой, так и цифровой части.

Типовое использование

• Беспроводная связь: для обеспечения высокоскоростной передачи данных.
• Измерительные системы: для точного и быстрого оцифровки сигналов в научных и медицинских приложениях.
• Радиосистемы: для преобразования аналоговых радиосигналов в цифровую форму для дальнейшего анализа и обработки.

Рекомендации по применению

• Питание: используйте стабилизированные источники питания с минимальными пульсациями для обеспечения стабильной работы.
• Термоконтроль: убедитесь, что компоненты имеют достаточную вентиляцию или охлаждение в промышленных условиях.
• Экранирование: рекомендуется экранировать дифференциальные входы для минимизации внешних наводок.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки: до 125 MSPS
• Количество входов: 1 (дифференциальный)
• Архитектура: конвейерная (pipelined)
• Интерфейс данных: параллельный
• Тип корпуса: 64-HTQFP (10x10 мм)
• Напряжение питания, аналоговое: 3V ~ 3.6V
• Напряжение питания, цифровое: 3V ~ 3.6V
• Рабочая температура: от -40°C до +85°C

Возможные аналоги

• ADS5542IPFP: более высокое разрешение при меньшей частоте выборки (14 бит, 80 MSPS).
• AD9230BCPZ-125 от Analog Devices: аналогичный по частоте выборки и разрядности, однако требуются разные схемы питания и управления.

Этот универсальный и высокопроизводительный АЦП найдет применение во множестве областей, требующих высокой точности и скорости оцифровки аналоговых сигналов.
