ADS5517IRGZR

ADS5517IRGZR от Texas Instruments

Общее описание

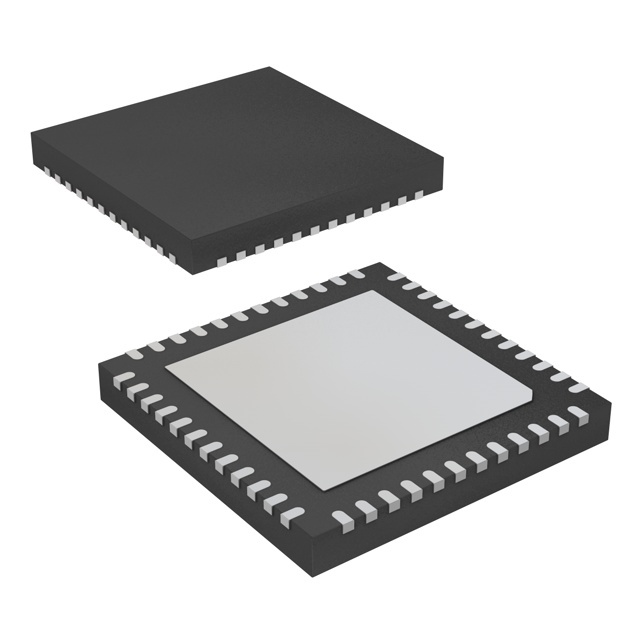

ADS5517IRGZR – это высокопроизводительный 11-битный аналого-цифровой преобразователь (АЦП) от компании Texas Instruments. Он поддерживает скорость выборки до 200 мегасемплов в секунду (MSPS), что делает его идеальным для приложений, требующих высокой точности и быстродействия. ADS5517IRGZR имеет один входной канал и выполнен в компактном корпусе VQFN-48 (7x7 мм).

Преимущества

• Высокая скорость выборки – до 200 MSPS, что позволяет использовать его в высокоскоростных системах.
• Высокая точность – 11-битное разрешение обеспечивает точное преобразование аналоговых сигналов в цифровые.
• Компактный корпус – VQFN-48 (7x7 мм), что уменьшает занимаемую площадь на печатной плате.
• Поддержка дифференциального входа – улучшает помехозащищенность и общее качество сигнала.

Недостатки

• 11-битное разрешение может быть недостаточным для приложений, требующих более высокой точности.
• Внешнее и внутреннее опорное напряжение – требует дополнительного внимания при проектировании схемы.

Типовое использование

ADS5517IRGZR широко используется в различных приложениях, включая:

• Системы радиосвязи
• Оборудование для медицинской диагностики
• Осциллографы и анализаторы спектра
• Высокоскоростные измерительные системы

Рекомендации по применению

• Убедитесь, что использована адекватная система стабилизации питания для минимизации шумов и помех.
• Поместите байпасные конденсаторы как можно ближе к выводам питания АЦП для фильтрации высокочастотных шумов.
• Внимательно следите за импедансом входного дифференциального сигнала для обеспечения максимальной точности.

Основные технические характеристики

• Разрешение: 11 бит
• Скорость выборки: до 200 MSPS
• Количество входов: 1
• Тип входа: Дифференциальный
• Интерфейс данных: LVDS - параллельный
• Конфигурация: S/H-ADC
• Архитектура: Конвейерная (Pipelined)
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания (аналоговое): 3.0В ~ 3.6В
• Напряжение питания (цифровое): 3.0В ~ 3.6В
• Рабочая температура: -40°C ~ 85°C
• Корпус/контейнер: 48-VQFN (7x7 мм)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• ADS5527 – аналогичный 12-битный АЦП от Texas Instruments с более высоким разрешением.
• ADS5546 – 14-битный АЦП с аналогичной архитектурой и улучшенными характеристиками.

Используйте ADS5517IRGZR от Texas Instruments для создания высокоскоростных и точных систем сбора данных, где важны компактные размеры и высокая производительность.
