ADS5440MPFPEP от Texas Instruments

Общее описание

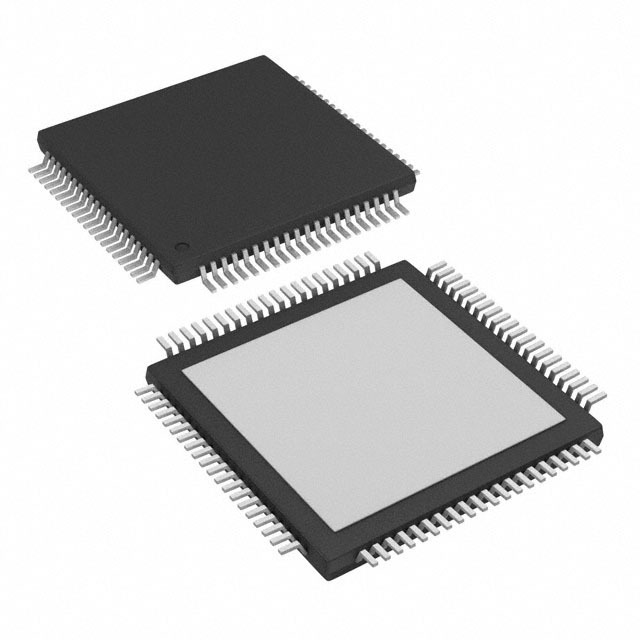

ADS5440MPFPEP — это высокопроизводительный 13-битный аналогово-цифровой преобразователь (АЦП) с частотой дискретизации 210 мегасемплов в секунду (MSPS). Этот АЦП использует архитектуру конвейерного типа (pipelined), что обеспечивает высокую точность и высокую скорость конверсии для различных применений. Он поставляется в корпусе 80-HTQFP (Размер корпуса: 12x12 мм) с повышенной термостойкостью, что делает его подходящим для использования в условиях высоких температур.

Преимущества

• Высокая точность: 13-битное разрешение обеспечивает высокое качество преобразования аналоговых сигналов в цифровые.
• Высокая скорость дискретизации: до 210 MSPS, что позволяет использовать устройство в высокоскоростных приложениях.
• Промышленный температурный диапазон: от -55°C до +125°C, что позволяет использовать АЦП в экстремальных условиях.
• Конвейерная архитектура: улучшает производительность и уменьшает задержки.

Недостатки

• Требуется относительно высокое напряжение питания (5V для аналоговой и цифровой части).
• Высокая скорость и точность могут не требоваться во всех приложениях, что может привести к избыточной производительности и затратам.

Типовое использование

• Радарные системы: для точного преобразования аналоговых сигналов, используемых в радарных устройствах.
• Коммуникационные системы: в устройствах, требующих высокую скорость передачи данных.
• Инструментальные системы и системы измерения: где требуется высокая точность и быстродействие.
• Медицинские устройства: для точного и быстрого измерения различных биометрических данных.

Рекомендации по применению

• Убедитесь, что устройство работает в пределах допустимого температурного диапазона от -55°C до +125°C.
• Обеспечьте правильную разводку и фильтрацию питания для минимизации шумов и помех в аналоговой и цифровой частях.
• Используйте подходящие схемы сопряжения для соединения АЦП с другими цифровыми и аналоговыми устройствами.

Основные технические характеристики

• Разрядность: 13 бит
• Частота дискретизации: до 210 MSPS
• Количество входов: 1
• Тип входа: Дифференциальный
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC (схема выборки-хранения - АЦП)
• Тип опорного напряжения: Внутренний
• Напряжение питания, аналоговое: 5V
• Напряжение питания, цифровое: 5V
• Корпус: 80-HTQFP (12x12 мм)
• Диапазон рабочих температур: -55°C ~ 125°C

Возможные аналоги

• ADS5483 от Texas Instruments — похожий по характеристикам, но с разрядностью 12 бит и аналогичным диапазоном частот.
• AD6645 от Analog Devices — 14-битный АЦП с частотой дискретизации до 105 MSPS, который может подойти для похожих применений с меньшими требованиями к частоте дискретизации.

Заключение

ADS5440MPFPEP от Texas Instruments — это мощный и надежный выбор для высокоскоростных и высокоточных применений, требующих стабильной работы в экстремальных условиях.
