ADS5403IZAY

ADS5403IZAY от Texas Instruments

Общее описание: ADS5403IZAY — это 12-битный аналогово-цифровой преобразователь (АЦП) от компании Texas Instruments с архитектурой конвейерного типа (Pipelined). Он предназначен для высокоскоростной оцифровки аналоговых сигналов, обеспечивая стабильную и надежную работу в различных приложениях.

Преимущества:

• Высокая скорость оцифровки: АЦП обеспечивает скорость выборки до 500 млн выборок в секунду, что делает его идеальным для приложений, требующих высокой пропускной способности.
• Высокоточное преобразование: Разрядность в 12 бит позволяет точно преобразовывать аналоговые сигналы в цифровую форму, обеспечивая высокую точность данных.
• Широкий диапазон напряжений питания: Устройство поддерживает как аналоговое, так и цифровое питание в диапазоне 1,7В ~ 1,9В для аналога и 3,15В ~ 3,45В для цифры, что упрощает интеграцию в различные системы.

Недостатки:

• Требование к внешним компонентам: Для обеспечения стабильной работы требуется внешний источник опорного напряжения и правильная разводка платы, что может усложнить проектирование.
• Высокое потребление энергии: Из-за высоких скоростей оцифровки устройство потребляет относительно больше энергии, что может быть критично для портативных приложений.

Типовое использование:

• Радиосистемы и приемники: Высокая скорость и точность делают данный АЦП идеальным для использования в радиосистемах.
• Осциллографы: Преобразователь может использоваться в высокоскоростных осциллографах для анализа сложных сигналов.
• Измерительные и контрольные системы: ADS5403IZAY подходит для применения в системах тестирования и измерений, где требуется высокая точность данных.

Рекомендации по применению:

• Правильная разводка: Для минимизации интерференции и шумов рекомендуется тщательно спроектировать разводку печатной платы.
• Фильтрация питания: Используйте фильтры и декуплирующие конденсаторы для уменьшения шумов на линиях питания.
• Термическое управление: Обеспечьте хорошее термическое отведение, особенно при работе на высоких частотах выборки.

Основные технические характеристики:

• Разрядность: 12 бит
• Скорость выборки: до 500 MSPS
• Количество входов: 1, тип дифференциальный
• Интерфейс данных: параллельный
• Тип конвейера: 1:1 (S/H - ADC)
• Тип опорного напряжения: внешний или внутренний
• Напряжение питания:
  • Аналоговое: 1,7В ~ 1,9В и 3,15В ~ 3,45В
  • Цифровое: 1,7В ~ 1,9В

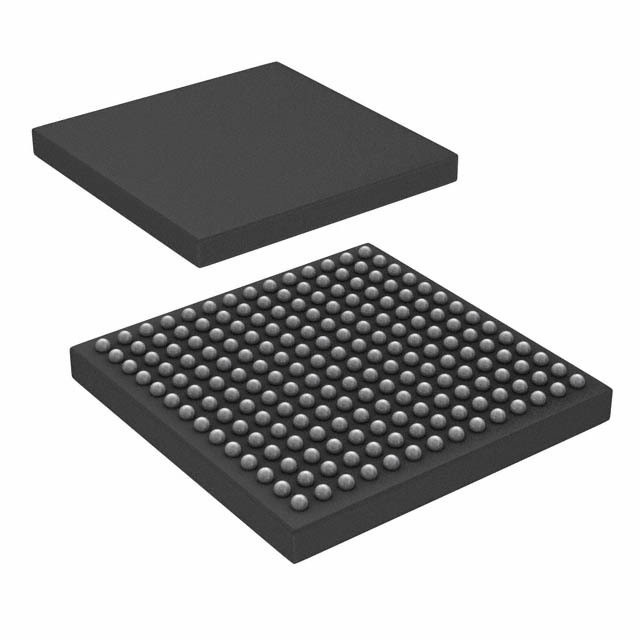

• Упаковка: 196-NFBGA (12x12)
• Рабочий температурный диапазон: -40°C ~ 85°C
• Установка: поверхностный монтаж

Возможные аналоги:

• ADS4129 от Texas Instruments: Более низкая скорость выборки и меньшее энергопотребление.
• AD9629 от Analog Devices: Аналогичный по характеристикам АЦП, но с возможными отличиями в интерфейсе и фильтрации.

Используя ADS5403IZAY, разработчики получают высокопроизводительный компонент для систем, где требуется быстрая и точная оцифровка аналоговых сигналов.
