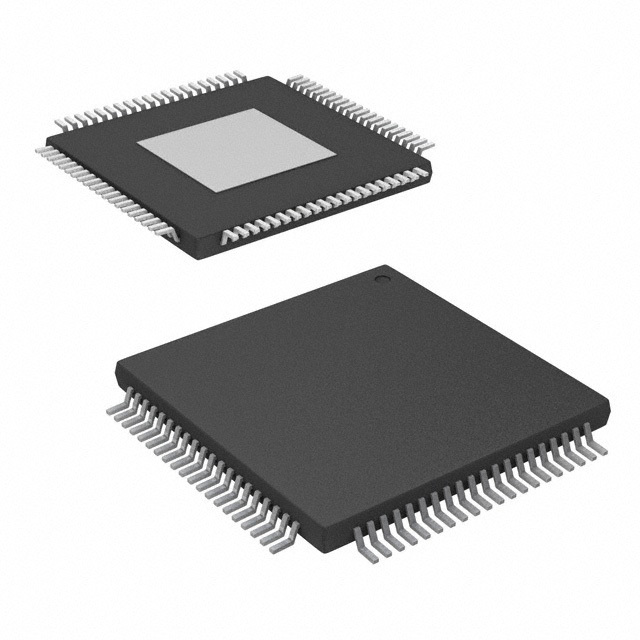

ADS5295PFP

ADS5295PFP от Texas Instruments

Общее описание

ADS5295PFP — это аналогово-цифровой преобразователь (ADC) с 12-битной разрядностью и восьмиканальной конфигурацией, разработанный компанией Texas Instruments. Устройство использует трубчатую архитектуру (pipelined) и может работать с частотой семплирования до 100 М выборок в секунду. Этот ADC предназначен для приложений, требующих высокой точности и быстродействия, таких как медицинская визуализация, беспроводная связь и радиолокационные системы.

Преимущества

• Высокая разрешающая способность: 12-битная архитектура позволяет очень точную оцифровку аналоговых сигналов.
• Многоканальность: Одновременный захват данных по восьми каналам.
• Высокая скорость семплирования: До 100 М выборок в секунду.
• Гибкость интерфейса: Поддержка LVDS-серийного интерфейса данных.
• Низкое энергопотребление: Оптимизированное для минимального потребления энергии при высоких рабочих характеристиках.
• Встроенная функция фильтрации и калибровки: Повышает точность измерений и снижает шум.

Недостатки

• Сложность интерфейса: Требуется определенная настройка для правильного использования LVDS интерфейса.
• Высокая стоимость: Профессиональные характеристики приводят к высокой цене.

Типовое использование

• Медицинская визуализация (например, УЗИ, КТ, МРТ)
• Беспроводные базовые станции
• Радиолокационные системы
• Наблюдательные системы и камеры
• Масс-спектрометры

Рекомендации по применению

• Охлаждение: При разработке устройств на базе ADS5295PFP важно учитывать теплоотведение, особенно при работе на максимальных частотах.
• Защита от электромагнитных помех: Используйте экранирование и правильное заземление для минимизации электрических шумов.
• Аналоговое питание: Отдельное питание для аналоговой и цифровой частей для минимизации фоновых шумов.

Основные технические характеристики

• Разрядность: 12 бит
• Скорость семплирования: 100M выборок в секунду
• Число входов: 8
• Тип входа: Дифференциальный
• Интерфейс данных: LVDS - серийный
• Конфигурация: S/H-ADC
• Отношение S/H:ADC: 1:1
• Количество АЦП: 8
• Архитектура: Трубчатая (pipelined)
• Тип опорного напряжения: Внешнее, внутреннее
• Питание (аналоговое): 1.7V - 1.9V
• Питание (цифровое): 1.7V - 1.9V
• Особенности: Одновременное семплирование
• Температура эксплуатации: -40°C ~ 85°C
• Корпус: 80-TQFP с выводами для крепления тепловыделения
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• ADS5263 от Texas Instruments
• AD9253 от Analog Devices
• ISLA212P от Intersil

Заключение

ADS5295PFP от Texas Instruments — это мощный и высокоточный аналогово-цифровой преобразователь, идеально подходящий для задач с высоким требованием к точности и скорости данных. Благодаря низкому энергопотреблению и гибкости интерфейсов, он может быть интегрирован в широкий спектр высокопроизводительных приложений.
