ADS5292IPFP

ADS5292IPFP от Texas Instruments

Общее описание

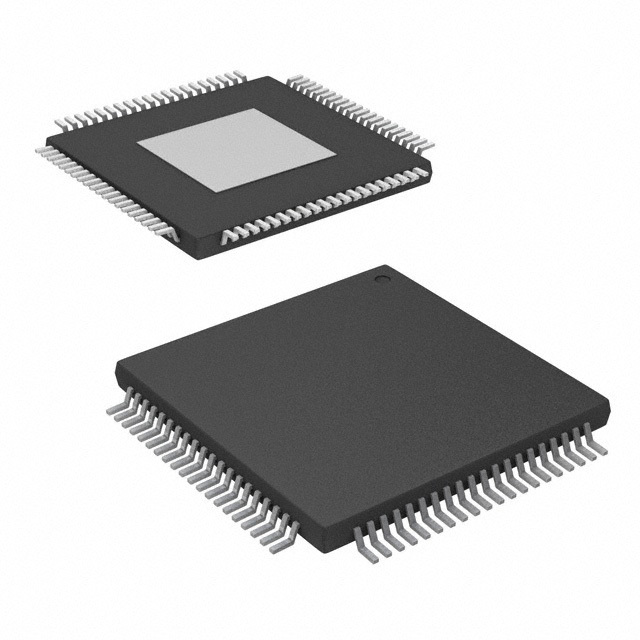

ADS5292IPFP - это высокопроизводительный АЦП (аналого-цифровой преобразователь) от Texas Instruments с разрядностью 12 бит и восемью каналами. Он использует конвейерную архитектуру для преобразования аналогового сигнала в цифровой с высокой точностью и быстротой. Устройство размещено в корпусе 80-HTQFP (12x12 мм) с выводами для монтажа на поверхность.

Преимущества

• Высокая точность: 12-битный АЦП обеспечивает точное преобразование сигнала, что делает его идеальным для приложений, требующих высокой точности данных.
• Высокая скорость: Частота выборки до 80 MSPS позволяет эффективно обрабатывать быстрые сигналы.
• Многоканальность: 8 отдельных каналов позволяют обрабатывать сразу несколько сигналов, что увеличивает производительность системы.
• Дифференциальный вход: Обеспечивает улучшенное подавление шума и помех.

Недостатки

• Сложность подключения: Необходимо тщательно выполнять разводку печатной платы для обеспечения минимального уровня шума и искажений.
• Стоимость: Относительно высокая цена по сравнению с одно-канальными или низкоскоростными АЦП.

Типовое использование

• Медицинские приборы
• Измерительные и тестовые приборы
• Коммуникационные системы
• Обработка сигналов в промышленности
• Радиотехника и спутниковая связь

Рекомендации по применению

• Источник питания: Обеспечьте стабильное и чистое напряжение питания. Для аналоговой и цифровой частей рекомендуется использовать отдельные стабилизаторы питания.
• Дифференциальный входной сигнал: Рекомендуется использовать трансформаторы или операционные усилители для создания дифференциального сигнала.
• Теплоотведение: При высоких частотах выборки и многоканальном использовании возможен значительный нагрев, поэтому обеспечьте надлежащее теплоотведение.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки: до 80 MSPS
• Количество каналов: 8
• Тип входа: Дифференциальный
• Интерфейс данных: LVDS (серийный)
• Корпус: 80-TQFP (12х12 мм)
• Рабочий диапазон температур: -40°C ~ 85°C
• Питание, аналог: 1.7V ~ 1.9V
• Питание, цифровой: 1.7V ~ 1.9V

Возможные аналоги

• ADS5282IPFP: Близкий аналог с несколько меньшим числом каналов.
• AD9238: Аналог от Analog Devices с похожими характеристиками, но в другом форм-факторе.
• LTC2175: Аналог от Linear Technology.

Данный продукт рекомендуется для использования в высокоскоростных системах обработки аналоговых сигналов, где требуется высокая точность и надежность.
