ADS5271IPFP

ADS5271IPFP от Texas Instruments

Общее описание

ADS5271IPFP – это 12-битный аналого-цифровой преобразователь (ADC) с частотой дискретизации до 50 MSPS, разработанный компанией Texas Instruments. Он представляет собой высокопроизводительное решение для преобразования аналоговых сигналов в цифровую форму с возможностью использования до восьми входов для обработки сигналов одновременно.

Преимущества

• Высокая точность: 12-битная глубина квантизации обеспечивает высокое разрешение сигнала.
• Многоканальная конструкция: Восемь входных каналов позволяют эффективное использование в многоканальных системах.
• Параллельные и последовательные интерфейсы: Поддержка интерфейсов LVDS позволяет гибкость подключения и передачу данных.
• Широкий диапазон температур: От -40°C до 85°C, что делает его пригодным для разнообразных условий эксплуатации.

Недостатки

• Потребление мощности: Может быть высоким для некоторых мобильных и портативных применений.
• Требуется внешний опорный источник: Добавляет необходимости в дополнительных компонентах и усложняет схему.

Типовое использование

• Системы обработки видео и изображений.
• Медицинское оборудование.
• Осциллографы.
• Радиолокационные и навигационные системы.
• Промышленные и научные приборы.

Рекомендации по применению

1. Планирование разводки платы: Плоская структура и множества выводов требуют внимательного планирования.
2. Организация питания и заземления: Необходимо обеспечить чистое питание и хорошее заземление для минимизации шума.
3. Использование внешних опорных источников и фильтров: Для повышения точности и стабильности.
4. Учет температурных условий: Обязательно учитывать диапазон рабочих температур при проектировании системы охлаждения.

Основные технические характеристики

• Разрешение: 12 бит
• Частота дискретизации: до 50 MSPS
• Входы: 8 (дифференциальные)
• Интерфейс передачи данных: LVDS – последовательный
• Архитектура: Пайплайн
• Тип опорного источника: Внешний, внутренний
• Напряжение питания (аналоговое): 3V ~ 3.6V
• Напряжение питания (цифровое): 3V ~ 3.6V
• Рабочая температура: -40°C ~ 85°C

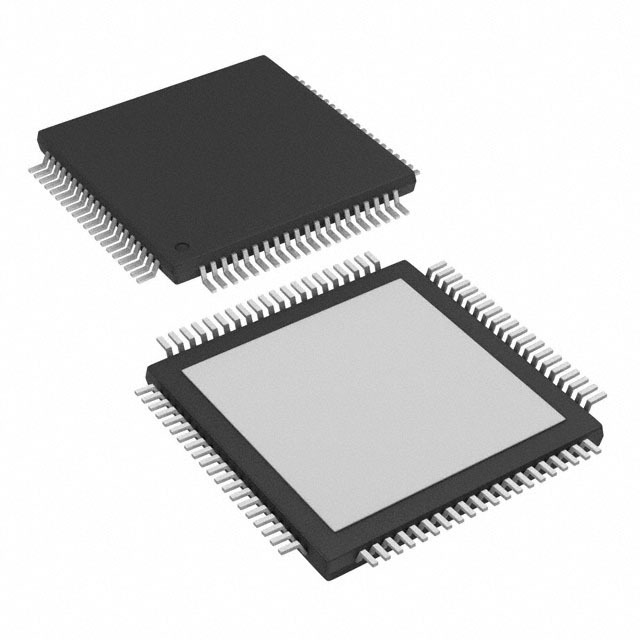

• Корпус: 80-TQFP Exposed Pad
• Тип монтажа: Поверхностный (SMT)

Возможные аналоги

• ADS5272IPFP: 12-битный, 40MSPS аналого-цифровой преобразователь с аналогичными характеристиками.
• ADS4249: 24-битный, 250MSPS аналого-цифровой преобразователь для более высоких требований по скорости и разрешению.

Заключение

ADS5271IPFP от Texas Instruments — это высокопроизводительный многоканальный аналого-цифровой преобразователь, который идеально подходит для сложных задач, требующих высокой точности и быстрого преобразования. Он находит применение в широком спектре профессионального оборудования, где важны точность и надежность.
