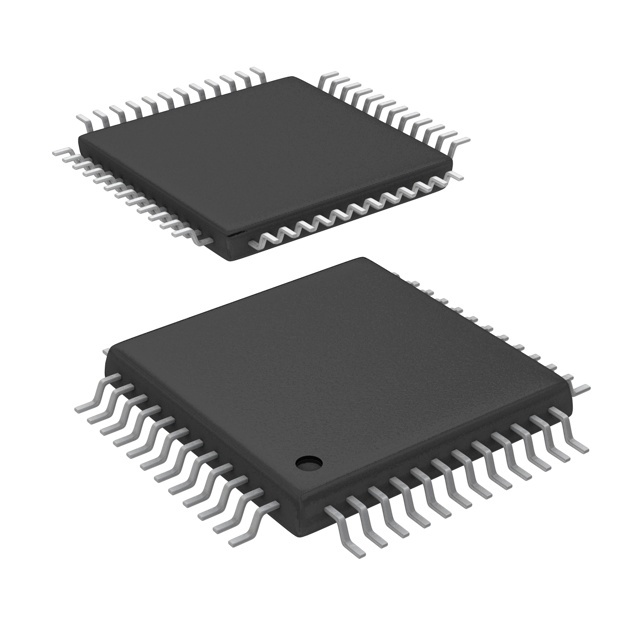

ADS5220PFBT

ADS5220PFBT от Texas Instruments

Общее описание

ADS5220PFBT — это 12-битный аналого-цифровой преобразователь (АЦП) с конвейерной архитектурой, разработанный компанией Texas Instruments. Этот чип предназначен для преобразования аналоговых сигналов в цифровой формат с высокой точностью и скоростью, обеспечивая отличную производительность для различных приложений.

Преимущества

• Высокая точность и разрешение: С 12-битным разрешением, ADS5220PFBT обеспечивает точное преобразование аналоговых сигналов в цифровые.
• Высокая скорость оцифровки: Скорость до 40 миллионов выборок в секунду (MSPS) делает этот АЦП идеальным для высокоскоростных приложений.
• Универсальность входного сигнала: Поддержка как дифференциальных, так и одиночных входов расширяет возможности использования.
• Питание от одного напряжения: Простота в эксплуатации благодаря возможности питания как аналоговой, так и цифровой части от одного напряжения 3В ~ 3,6В.

Недостатки

• Обsolete (устаревший): Этот продукт больше не производится и не поддерживается, что может ограничить его доступность.
• Требования к точности внешних компонентов: Для достижения максимальной производительности может быть необходимо использовать высококачественные внешние компоненты.

Типовое использование

ADS5220PFBT часто используется в следующих приложениях:

• Цифровые осциллографы
• Системы радиосвязи
• Медицинские приборы
• Обработка изображений и видео

Рекомендации по применению

• Аккуратный дизайн печатных плат: Обеспечьте минимизацию шумов и помех с помощью правильного разведения дорожек и качества заземления.
• Качественные внешние компоненты: Используйте высококачественные резисторы и конденсаторы для минимизации погрешностей и шумов.
• Контроль температуры: Убедитесь, что рабочие температуры находятся в пределах от -40°C до 85°C, чтобы избежать проблем с работоспособностью.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборок: до 40 MSPS
• Количество входов: 1 (дифференциальный или одиночный)
• Интерфейс данных: Параллельный
• Архитектура: Конвейерная
• Тип опорного сигнала: Внешний или внутренний
• Напряжение питания, аналоговое: 3В ~ 3,6В
• Напряжение питания, цифровое: 3В ~ 3,6В
• Тип корпуса: 48-TQFP (7x7 мм)
• Монтаж: Поверхностный (SMT)

Возможные аналоги

• ADS5221: Усовершенствованная версия, если требуется более высокая производительность или широта функциональных возможностей.
• ADS1256BIPWR (Texas Instruments): 24-битный АЦП с более высоким разрешением и низкой скоростью выборок.
• AD9226 (Analog Devices): Альтернативный 12-битный АЦП со скоростью 65 MSPS.

Заключение

ADS5220PFBT от Texas Instruments — это высокопроизводительный 12-битный АЦП с конвейерной архитектурой, идеально подходящий для множества высокоскоростных приложений. Несмотря на то, что он был снят с производства, этот чип остается популярным выбором благодаря своим мощным характеристикам и универсальности.
