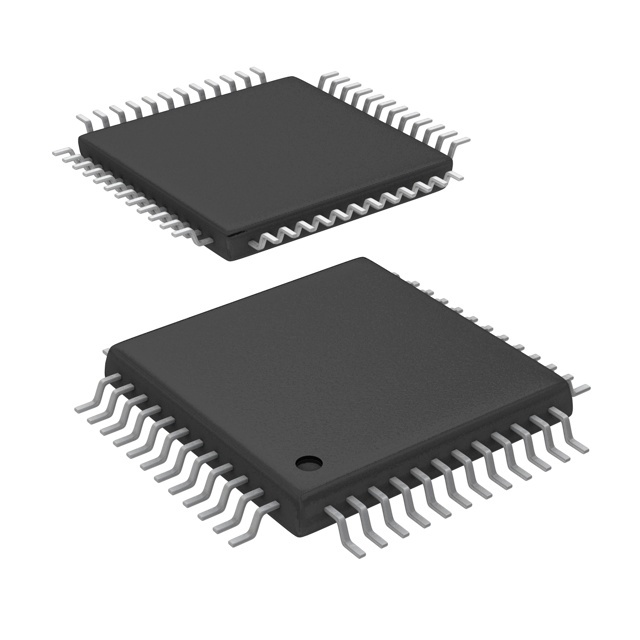

ADS5204IPFB

ADS5204IPFB от Texas Instruments

Общее описание

ADS5204IPFB - это высокопроизводительный аналогово-цифровой преобразователь (АЦП) с разрядностью 10 бит, разработанный компанией Texas Instruments. Этот АЦП использует конвейерную (pipelined) архитектуру и предназначен для применения в высокоскоростных системах сбора данных и обработки сигналов. Устройство оснащено 2 аналоговыми входами, может осуществлять измерения как сигнальных, так и дифференциальных входов, и обладает внутренним и внешним опорным напряжением.

Преимущества

• Высокая скорость работы: Абсолютная скорость преобразования до 40 миллионов выборок в секунду (40 MSPS) позволяет использовать данное устройство в требовательных к скорости приложениях.
• Множественные входы: Поддержка как дифференциальных, так и одноканальных (single-ended) входов.
• Встроенные функции: Встроенный PGA (программируемый усилитель) и возможность синхронного цифрового преобразования.
• Универсальность: Может работать на аналоговых напряжениях питания от 0 до 3,6 В и цифровых 3,3 В.

Недостатки

• Объём корпуса: Комплектация в корпусе TQFP-48 может потребовать больше места на плате, что стоит учитывать при проектировании компактных устройств.
• Снят с производства: Статус "Obsolete" означает, что устройство больше не выпускается, и возможно придется искать аналоги или ограниченно доступные партии.

Типовое использование

ADS5204IPFB применяются в таких устройствах как:

• Высокоскоростные осциллографы.
• Радиочастотные приемники.
• Медицинские приборы для визуализации и диагностики.
• Системы связи и сетевого оборудования.

Рекомендации по применению

• Питание: Обеспечьте стабильное и чистое питание устройства для поддержания точности преобразования.
• Терморегуляция: Учитывайте температурный режим эксплуатации устройства (-40°C до 85°C).
• Экранировка: Использование хорошей экранированности и заземления для уменьшения влияния электромагнитных помех.

Основные технические характеристики

• Разрядность: 10 бит.
• Скорость выборки: до 40 MSPS.
• Число входов: 2.
• Тип входа: Дифференциальный, Одиночный.
• Интерфейс данных: Параллельный.
• Конфигурация: PGA-S/H-ADC.
• Архитектура: Конвейерная.
• Тип опорного напряжения: Внешнее и внутреннее.
• Аналоговое напряжение питания: 0 В - 3.6 В.
• Цифровое напряжение питания: 3.3 В.
• Функции: Встроенный PGA и синхронное преобразование.
• Режим работы: От -40°C до 85°C.
• Корпус / Оправа: TQFP-48 (7x7 мм).

Возможные аналоги

• ADS5294 от Texas Instruments: 12-бит, 8-канальный, 50MSPS многоцелевой АЦП.
• AD9704 от Analog Devices: 10-бит, 175MSPS АЦП, также поддерживающий параллельный интерфейс данных.
• AD9255 от Analog Devices: 14-бит, 125MSPS АЦП, возможно потребуется преобразование данных.

Для получения более подробной информации и поддержки по применению, рекомендуется посетить официальный сайт производителя или обратиться к технической документации на устройство.

Эти рекомендации и характеристики должны помочь в правильном выборе и использовании ADS5204IPFB в ваших проектах.
