ADS5120CGHK

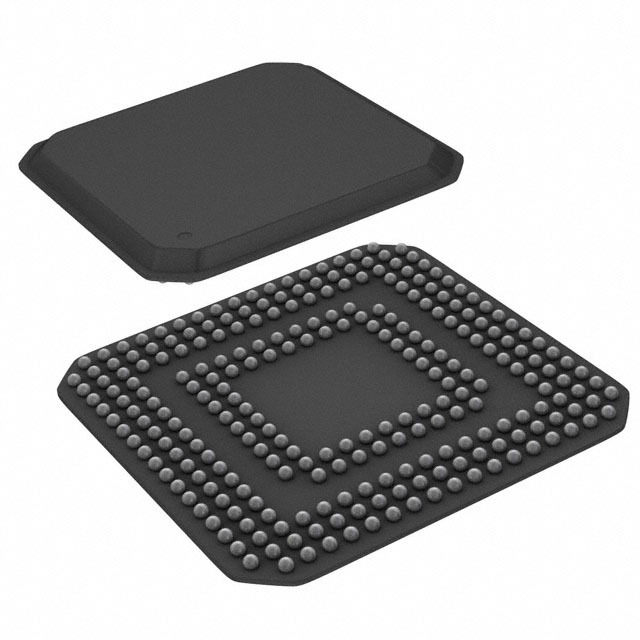

ADS5120CGHK от Texas Instruments

Общее описание:

ADS5120CGHK — это 10-битный аналогово-цифровой преобразователь (АЦП) с конвейерной архитектурой производства Texas Instruments. Основное предназначение данного АЦП заключается в преобразовании аналоговых сигналов в цифровую форму. Он имеет 8 дифференциальных или одноматериальных входов и работает с частотой дискретизации до 40 миллионов выборок в секунду (40 MSPS).

Преимущества:

• Высокая скорость: Частота дискретизации до 40 MSPS делает этот АЦП идеальным для приложений, требующих быстрого и точного преобразования аналоговых сигналов.
• Многоканальность: Возможность работы с 8 аналоговыми входами позволяет использовать устройство в многоканальных системах.
• Гибкость: Поддержка как внешнего, так и внутреннего опорного напряжения обеспечивает гибкость в проектировании систем.

Недостатки:

• Температурный диапазон: Ограниченный рабочий температурный диапазон (0°C ~ 70°C) может стать ограничивающим фактором для применения в жестких условиях эксплуатации.
• Устаревший статус: Компонент снят с производства, что может осложнить его нахождение и замену в будущем.

Типовое использование:

• Системы обработки сигналов: Аудио и видеосистемы, требующие быстрого преобразования аналоговых сигналов в цифровую форму.
• Измерительные приборы: Осциллографы и аналоговое измерительное оборудование.
• Телекоммуникации: Применение в беспроводных коммуникационных системах.

Рекомендации по применению:

• Используйте внешний источник опорного напряжения для достижения максимальной точности преобразования.
• Обеспечьте стабильное питание в диапазоне 1.65V ~ 2V для поддержки корректной работы АЦП.
• Учтите рабочий температурный диапазон (0°C ~ 70°C) при проектировании систем охлаждения.

Основные технические характеристики:

• Разрядность: 10 бит
• Частота дискретизации: до 40 MSPS
• Число входов: 8
• Тип входов: Дифференциальные, одноматериальные
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC (Сэмпл и Холд-АЦП)
• Архитектура: Конвейерная (Pipelined)
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания, аналоговое: 1.65V ~ 2V
• Напряжение питания, цифровое: 1.65V ~ 2V
• Температурный диапазон: 0°C ~ 70°C
• Корпус: 257-BGA MICROSTAR (16x16)
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги:

• AD9218 от Analog Devices: также представляет собой 10-битный конвейерный АЦП с высокой частотой дискретизации.
• MAX19586 от Maxim Integrated: 12-битный АЦП с аналогичными характеристиками по частоте дискретизации.

Заключение:

ADS5120CGHK — это мощный 10-битный конвейерный АЦП, который идеально подходит для быстрого и точного преобразования аналоговых сигналов в различных приложениях. Учтите его рабочий температурный диапазон и обеспечение стабильного питания для оптимальной работы.
