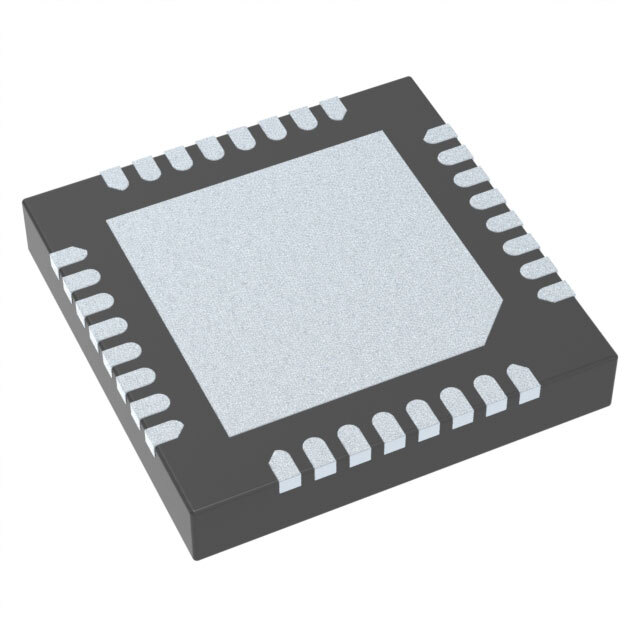

ADS131M08IRSNT

ADS131M08IRSNT от Texas Instruments

Общее описание

ADS131M08IRSNT — это высокоэффективный, 24-битный, 8-канальный аналого-цифровой преобразователь (ADC) с архитектурой Sigma-Delta, изготовленный компанией Texas Instruments. Основное применение этого устройства — это точное измерение аналоговых сигналов в медицинских, промышленных и научных приложениях.

Преимущества

• Высокая точность: 24-битное разрешение обеспечивает высокую точность измерений.
• Многоканальность: 8 каналов позволяют одновременно обрабатывать несколько входных сигналов.
• Архитектура Sigma-Delta: Обеспечивает малый уровень шума и высокую линейность.
• Встроенный PGA: Программируемый усилитель позволяет настраивать уровни сигналов.
• Широкий температурный диапазон: Рабочий температурный диапазон от -40°C до +125°C позволяет использовать ADC в экстремальных условиях.

Недостатки

• Сложность интеграции: Высокая функциональность и множество входных каналов могут усложнить процесс интеграции в систему.
• Энергопотребление: Многоканальная структура и высокое разрешение могут приводить к значительному энергопотреблению.

Типовое использование

• Медицинское оборудование: Электрокардиографы (ЭКГ), электромиографы (ЭМГ) и другие устройства для мониторинга биоэлектрических сигналов.
• Промышленные системы: Измерительные системы для контроля параметров окружающей среды, напряжения и тока в системах энергопотребления.
• Научные приложения: Лабораторное оборудование для точного измерения сигналов в экспериментах.

Рекомендации по применению

• Используйте внешний опорный источник напряжения для повышения точности измерений.
• Разместите ADC вблизи измеряемого сигнала для минимизации помех.
• Оснащайте систему фильтрами для уменьшения воздействия шума.
• Обеспечьте надежное заземление и экранирование для предотвращения электрических помех.

Основные технические характеристики

• Разрешение: 24 бита
• Количество входов: 8
• Тип входа: Дифференциальный
• Интерфейс передачи данных: SPI
• Конфигурация: PGA-ADC
• Архитектура: Sigma-Delta
• Референсный источник: Внешний, Внутренний
• Аналоговое напряжение питания: 2.4В ~ 3.6В
• Цифровое напряжение питания: 1.65В ~ 3.6В
• Температурный диапазон: -40°C ~ +125°C
• Корпус: 32-QFN (4x4 мм)

Возможные аналоги

• ADS1298 от Texas Instruments: Аналого-цифровой преобразователь с 8 каналами и архитектурой Sigma-Delta.
• AD7606 от Analog Devices: Высокопроизводительный 16/18-битный ADC с 8 дифференциальными входными каналами.

Использование ADS131M08IRSNT позволяет эффективно решать задачи высокоточного измерения, благодаря своим продвинутым функциональным возможностям и высокой точности.
