ADS131M04EVM

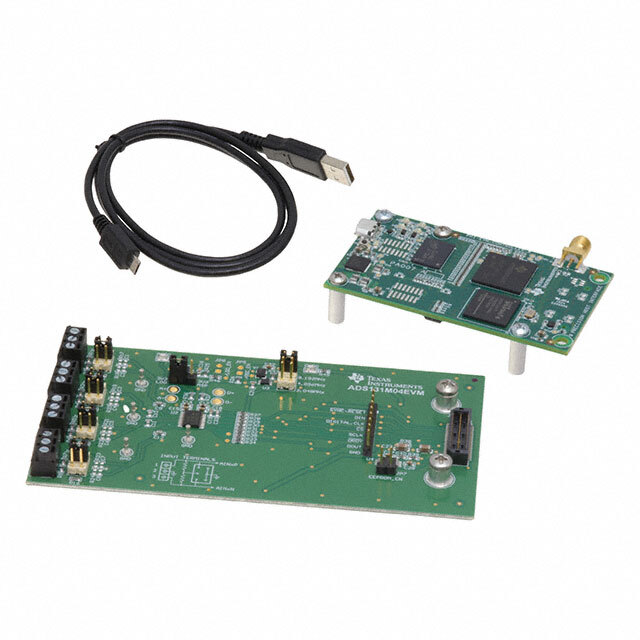

Плата для оценки характеристик ADS131M04EVM от Texas Instruments

Общее описание

Плата для оценки характеристик ADS131M04EVM производителем Texas Instruments предназначена для анализа и тестирования четырехканального аналого-цифрового преобразователя (АЦП) ADS131M04. Это устройство обеспечивает преобразование аналоговых сигналов в цифровой формат с разрешением 24 бита и скоростью выборки до 32 кГц. Данная плата позволяет инженерам и разработчикам быстро приступить к оценке производительности АЦП и интеграции его в свои приложения.

Преимущества

• Высокое разрешение: 24-битный АЦП обеспечивает высокую точность и детализацию преобразуемого сигнала.
• Многоканальность: 4 независимых канала, что позволяет одновременно обрабатывать несколько сигналов.
• Высокая скорость выборки: возможность выборки до 32 кГц, что делает ее подходящей для широкого спектра приложений.
• Удобство подключения: интерфейс SPI позволяет легко интегрировать эту плату с другими микроконтроллерами и системами обработки данных.
• Низкое энергопотребление: типичное энергопотребление на уровне 12 мВт при максимальной скорости выборки.

Недостатки

• Требует навыков работы с SPI: для интеграции и использования может потребоваться знание работы с последовательным интерфейсом SPI.
• Ограниченное применение: плата специализирована для оценки конкретного АЦП, что может не подходить для всех типов проектов.

Типовое использование

• Медицинские приборы: применяется для сбора данных с различных медицинских датчиков (ЭКГ, ЭЭГ и т.д.).
• Автоматизация производства: используется для мониторинга и контроля различных процессов.
• Измерительные приборы: подходит для высокоточного измерения физических параметров в научных и промышленных лабораториях.
• Аудио оборудование: применяется в системах записи и анализа звука.

Рекомендации по применению

• Подключение и настройка: перед началом работы необходимо настроить плату и подключить ее к микроконтроллеру через интерфейс SPI.
• Калибровка: рекомендуется выполнить калибровку каналов перед использованием для обеспечения максимальной точности измерений.
• Охлаждение: при длительной работе на максимальной скорости выборки может потребоваться обеспечение дополнительного охлаждения.

Основные технические характеристики

• Разрешение АЦП: 24 бита
• Число каналов: 4
• Скорость выборки: до 32 кГц
• Интерфейс: SPI
• Диапазон входного сигнала: ±VREF/усиление
• Энергопотребление: 12 мВт (типичное, при 32 кГц)

Возможные аналоги

• ADS131E04EVM: аналогичная плата для оценки другого четырёхканального АЦП от Texas Instruments с похожими характеристиками.
• ADS1298ECG-FE: плата для оценки восьмиканального АЦП с более высокой степенью интеграции и специфическими функциями для медицинских приложений (ЭКГ).

Использование платы оценки ADS131M04EVM позволяет быстро и эффективно оценить возможности чипа ADS131M04 для создания высокоточных и надежных систем преобразования аналоговых сигналов в цифровой формат.
