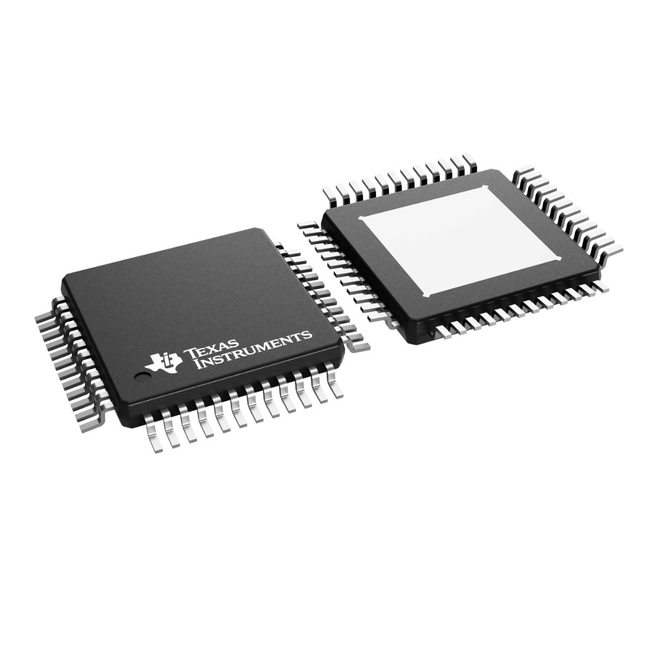

ADS131B26QPHPRQ1 от Texas Instruments

Общее описание

ADS131B26QPHPRQ1 от Texas Instruments - это высокоточный 24-битный аналогово-цифровой преобразователь (АЦП) с шести канальным входом. Данный компонент имеет архитектуру Sigma-Delta и предназначен для автомобилей, где требуется надежность и высокая точность измерений.

Преимущества

• Высокая точность: 24-битное разрешение обеспечивает высокий уровень детализации при преобразовании аналоговых сигналов в цифровые.
• Многоканальный вход: 6 каналов для одновременного считывания нескольких источников сигнала.
• Широкий диапазон входного напряжения: Поддержка питания как аналоговой, так и цифровой части от 2.9V до 16V.
• Интегрированные функции: Встроенный компаратор, генератор тактовых импульсов, програмируемый усилитель сигнала (PGA) и датчик температуры.

Недостатки

• Сложность применения: Требуется глубокое знание схемотехники для правильного использования всех возможностей устройства.
• Высокая стоимость: Высокоточный компонент может быть дороже по сравнению с менее точными аналогами.

Типовое использование

• Автомобильные системы: Уровень топлива, электроприводы.
• Промышленные системы управления и автоматизации: Контроль процесса, измерение и мониторинг.
• Медицинские приборы: Системы автоматизации медицинского оборудования и мониторинга пациентов.

Рекомендации по применению

• Убедитесь в правильном подключении всех входных каналов.
• Используйте подходящие элементы фильтрации для минимизации шума и увеличения точности измерений.
• Учтите особенности аналогового и цифрового питания для оптимизации работы устройства и снижения помех.

Основные технические характеристики

• Количество бит: 24
• Частота выборки (в секунду): 64k
• Количество входов: 6
• Тип входа: Дифференциальный, псевдодифференциальный, однонаправленный
• Интерфейс передачи данных: SPI
• Архитектура: Sigma-Delta
• Напряжение питания, аналоговое: 2.9V ~ 16V
• Напряжение питания, цифровое: 2.9V ~ 16V
• Встроенные функции: Компаратор, генератор тактовых импульсов (GPIO), усилитель сигнала (PGA), температурный датчик
• Температурный диапазон: от -40°C до 125°C
• Корпус: 48-HTQFP (7x7)
• Крепление: Поверхностный монтаж
• Квалификация: AEC-Q100 (автомобильная)

Возможные аналоги

• ADS131E06 от Texas Instruments
• ADS1278 от Texas Instruments
• AD7779 от Analog Devices

Заключение

ADS131B26QPHPRQ1 от Texas Instruments - это высокоточный, многоканальный АЦП, идеально подходящий для критически важных автомобильных и промышленных приложений. С его высокой точностью, широким диапазоном входного напряжения и интегрированными функции, этот компонент отлично подходит для сложных задач измерения и мониторинга.
