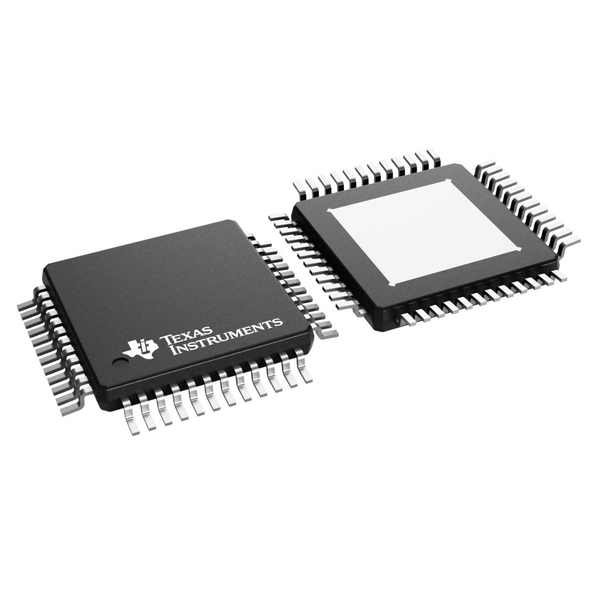

ADS131B23PHPR

ADS131B23PHPR от Texas Instruments

Общее описание

ADS131B23PHPR – это высокоточный, 24-битный аналогово-цифровой преобразователь (АЦП) с тремя каналами для синхронного измерения. Он разработан на основе архитектуры сигма-дельта и поддерживает скорость выборки до 64 KSPS. Данный компонент идеально подходит для приложений, требующих нескольких высокоточных каналов измерения одновременно.

Преимущества

• Высокое разрешение: 24-битный АЦП обеспечивает высокую точность измерений.
• Многоканальная архитектура: три канала для синхронного измерения.
• Широкий диапазон входного напряжения: поддерживает различные входные сигналы.
• Встроенные функции: имеются внутренние осцилляторы и программируемые усилители (PGA).
• Гибкая конфигурация питания: поддержка широкого диапазона напряжений питания.

Недостатки

• Сложность в использовании: требует знаний и опыта в работе с высокоточным АЦП.
• Высокая стоимость: цена может быть высокой по сравнению с более простыми АЦП.

Типовое использование

• Медицинские приборы.
• Автоматизированные системы тестирования и измерения.
• Промышленные системы управления и мониторинга.
• Энергетические системы и приложения для учета электроэнергии.

Рекомендации по применению

• При проектировании схемы следует тщательно учитывать требования к питанию и заземлению, чтобы минимизировать шумы и обеспечить точность измерений.
• Используйте качественные компоненты и печатную плату с высокими характеристиками для обеспечения надежной работы.
• Внимательно прорабатывайте схемотехнику вокруг АЦП для достижения наилучших характеристик.

Основные технические характеристики

• Разрешение: 24 бита
• Скорость выборки: до 64 KSPS (тысяч выборок в секунду)
• Количество каналов: 3
• Тип входа: псевдодифференциальный и одиночный
• Интерфейс данных: SPI
• Настроение питания (аналоговое): 2.9V ~ 3.6V, 4V ~ 16V
• Напряжение питания (цифровое): 2.9V ~ 5.5V, 4V ~ 16V
• Температурный диапазон: -40°C ~ 125°C
• Корпус: 48-HTQFP (7x7)

Возможные аналоги

• ADS1278 от Texas Instruments
• AD7760 от Analog Devices
• MCP3911 от Microchip Technology

Заключение

ADS131B23PHPR от Texas Instruments предоставляет высокую точность и надёжность, являясь отличным выбором для многоканальных систем измерения. Широкий диапазон функций и гибкость в настройке делают этот АЦП универсальным решением для различных приложений.
