ADS1283BIRHFT

ADS1283BIRHFT от Texas Instruments

Общее описание

ADS1283BIRHFT - это высокоточный аналогово-цифровой преобразователь (АЦП) сигма-дельта архитектуры с разрешением 31 бит. Устройство предназначено для работы в самых требовательных приложениях, требующих высокой точности и малой погрешности оцифровки аналоговых сигналов.

Преимущества

• Высокая точность: Разрядность 31 бит обеспечивает минимальные ошибки квантования.
• Широкий диапазон рабочего напряжения: Поддержка аналогового питания от 2.15V до 5.25V и цифрового от 1.65V до 3.6V.
• Интерфейс SPI: Упрощенная интеграция и управление устройством.
• Программируемый усилитель (PGA): Позволяет усилить слабые сигналы перед оцифровкой.

Недостатки

• Усложненная схема включения: Требует дополнительных компонентов для обеспечения стабильной работы.
• Высокая стоимость: Из-за своих характеристик может быть дороже аналогов с меньшими требованиями к точности.

Типовое использование

• Медицинские приборы
• Датчики давления и температуры высокой точности
• Прецизионные измерительные приборы
• Инструменты для научных исследований и разработки

Рекомендации по применению

1. Питание: Внимательно следите за параметрами питания, чтобы избежать повреждений устройства.
2. Заземление: Используйте правильные схемы заземления для минимизации шумов и улучшения точности измерений.
3. Фильтрация: Применяйте аналоговые фильтры для уменьшения высокочастотного шума перед подачей сигналов на вход АЦП.

Основные технические характеристики

• Разрядность: 31 бит
• Частота семплирования: до 128 кл/с
• Количество входов: 2 (дифференциальные)
• Интерфейс данных: SPI
• Конфигурация: Мультиплексор-PGA-ADC
• Архитектура: Сигма-дельта
• Напряжение питания (аналоговое): 2.15V ~ 5.25V
• Напряжение питания (цифровое): 1.65V ~ 3.6V
• Рабочая температура: -40°C ~ 85°C

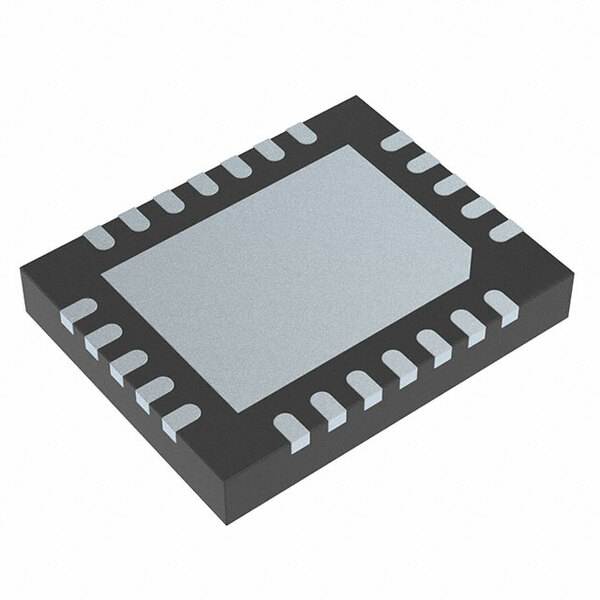

• Корпус: 24-VQFN (5x4 мм)
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги

• ADS1282: Предлагает схожие характеристики, но с чуть меньшей точностью.
• AD7770 от Analog Devices: Сравнимая альтернатива с 24-битной разрядностью.
• MAX11270 от Maxim Integrated: Еще один 24-битный АЦП с высокими измерительными характеристиками.

Заключение

ADS1283BIRHFT от Texas Instruments предоставляет превосходную точность и ряд функций, которые делают его идеально подходящим для высокоточных приложений. Однако, учитывая его комплексность и стоимость, целесообразно оценить требования вашего проекта и, при необходимости, рассмотреть более доступные аналоги.
