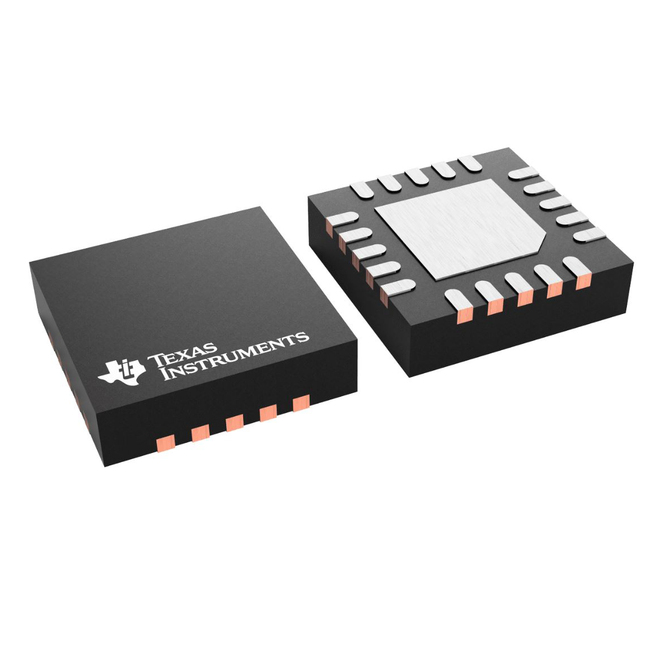

ADS127L11IRUKT

ADS127L11IRUKT от Texas Instruments

Общее описание

ADS127L11IRUKT – это высокоточный 24-битный аналого-цифровой преобразователь (АЦП) с дельта-сигма архитектурой, обеспечивающий скорость дискретизации до 400 килоотсчетов в секунду (KSPS). Устройство предназначено для точного измерения аналоговых сигналов и подходит для использования в разнообразных приложениях, требующих высокого разрешения и точности.

Преимущества

• Высокая точность: 24-битное разрешение для точного измерения аналоговых сигналов.
• Высокая скорость дискретизации: до 400 KSPS, что позволяет использовать устройство в системах реального времени.
• Дельта-сигма архитектура: обеспечивает низкий уровень шума и высокую линейность.
• Малый размер: компактный корпус для экономии пространства на плате.

Недостатки

• Необходимость внешнего опорного напряжения: для стабильной работы требуется внешний источник опорного напряжения.
• Потребление энергии: высокая скорость дискретизации может потреблять больше энергии по сравнению с более медленными аналогами.

Типовое использование

• Измерительные приборы
• Медицинское оборудование
• Промышленные системы управления
• Аудиооборудование
• Аналоговые датчики и системы сбора данных

Рекомендации по применению

• Правильное размещение: установите компонент на печатной плате в зоне с минимальными электромагнитными помехами.
• Выбор опорного напряжения: используйте стабильное и точное внешнее опорное напряжение для максимальной точности измерений.
• Экранировка: обеспечьте экранирование устройства для минимизации шума.

Основные технические характеристики

• Разрядность (бит): 24
• Частота дискретизации: до 400 KSPS
• Количество входов: 1
• Тип входа: дифференциальный
• Интерфейс данных: Serial, SPI
• Конфигурация: АЦП
• Архитектура: Дельта-сигма (Sigma-Delta)
• Тип опорного напряжения: Внешнее
• Напряжение питания (аналоговое): 2.85V ~ 5.5V, 4.5V ~ 5.5V
• Напряжение питания (цифровое): 1.65V ~ 5.5V
• Особенности: Одновременное семплирование
• Рабочая температура: -40°C ~ 125°C
• Корпус: 20-WFQFN (3x3 мм)
• Тип монтажа: Поверхностный монтаж (SMT)

Возможные аналоги

• ADS1271: другой высокоточный 24-битный АЦП от Texas Instruments с аналогичной дельта-сигма архитектурой.
• AD7768 от Analog Devices: 8-канальный 24-битный АЦП с дельта-сигма архитектурой.

Заключение

ADS127L11IRUKT от Texas Instruments – это идеальный выбор для приложений, требующих высокой точности и скорости измерений. Благодаря своим характеристикам и функциональным возможностям, этот АЦП найдет применение в различных промышленных и потребительских устройствах.
