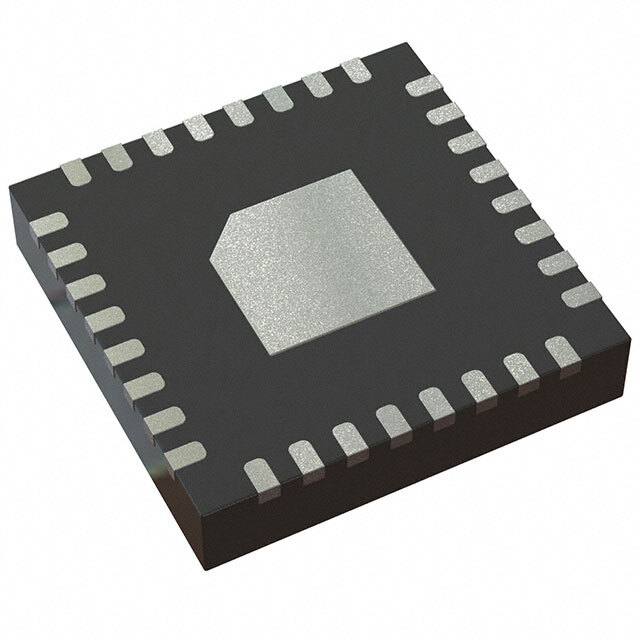

ADS1261BQWRHMRQ1

ADS1261BQWRHMRQ1 от Texas Instruments

Общее описание

ADS1261BQWRHMRQ1 — это высокопроизводительный 24-битный sigma-delta аналогово-цифровой преобразователь (ADC) с поддержкой до 10 входов. Благодаря своей архитектуре и множеству встроенных функций, этот компонент идеально подходит для различных применений, требующих высокой точности и надежности.

Преимущества

• Высокая разрешающая способность: 24-битный выход, что обеспечивает высокую точность измерений.
• Поддержка множественных входов: до 10 входных каналов, что упрощает проектирование схем с множеством сенсоров.
• Встроенный PGA (Programmable Gain Amplifier) для усиления слабых сигналов.
• Автомобильный класс надежности (AEC-Q100), что гарантирует работу в широком диапазоне температур и устойчивость к внешним воздействиям.
• Широкий диапазон рабочих температур: от -40°C до +125°C.

Недостатки

• Высокая стоимость, обусловленная передовыми техническими характеристиками и надежностью.
• Сложность в интеграции для неквалифицированного персонала из-за множества функций и конфигураций.

Типовое использование

• Автомобильная электроника: системы мониторинга состояния автомобиля и датчиков.
• Промышленные системы: высокоточные измерительные приборы и системы промышленного контроля.
• Медицинское оборудование: медицинские приборы, требующие высокой точности измерений.
• Анализатор данных и другие системы обработки сигналов.

Рекомендации по применению

• При проектировании схем с использованием ADS1261BQWRHMRQ1 рекомендуется обеспечить качественное питание и хорошее экранирование для минимизации помех.
• Используйте встроенный PGA для усиления слабых сигналов и улучшения точности измерений.
• Следите за рабочей температурой в пределах -40°C ~ +125°C для обеспечения долговечности и стабильной работы устройства.
• Для передачи данных используйте интерфейс SPI, который обеспечивает высокую скорость и надежность коммуникации.

Основные технические характеристики

• Разрешение: 24 бит
• Частота дискретизации: до 40кГц
• Количество входов: 10 (дифференциальные)
• Входной тип: дифференциальный
• Интерфейс данных: SPI
• Конфигурация: MUX-PGA-ADC
• Встроенных преобразователей A/D: 1
• Тип архитектуры: Sigma-Delta
• Тип источника опорного напряжения: Внешний, внутренний
• Аналоговое напряжение питания: 4.75В ~ 5.25В
• Цифровое напряжение питания: 2.7В ~ 5.25В
• Функции: PGA
• Диапазон рабочих температур: -40°C ~ +125°C
• Корпус: 32-VFQFN (5x5)
• Тип монтажа: Surface Mount, Wettable Flank
• Класс надежности: Автомобильный (AEC-Q100)

Возможные аналоги

• ADS1256: аналогичный 24-битный sigma-delta ADC от Texas Instruments.
• ADS131E08: 24-битный многоканальный ADC, также от Texas Instruments.

Использование ADS1261BQWRHMRQ1 обеспечит высокую точность и надежность в различных приложениях, требующих высококачественного преобразования аналогового сигнала в цифровой.
