ADS1261BIRHBR

ADS1261BIRHBR от Texas Instruments

Общее описание

ADS1261BIRHBR – это высококачественный 24-битный аналого-цифровой преобразователь (ADC) фирмы Texas Instruments, основанный на архитектуре sigma-delta. Устройство предназначено для точного измерения и надежного сбора данных, что делает его идеальным для приложений, требующих высокой точности и стабильности.

Преимущества

• Высокая точность: 24-разрядный ADC обеспечивает исключительную точность измерений.
• Широкий диапазон входного напряжения: Поддержка как дифференциального, так и однополярного ввода.
• Интегрированный многоканальный входной мультиплексор (MUX): Позволяет измерять до 10 различных входных сигналов.
• Встроенный программируемый усилитель (PGA): Повышает гибкость и функциональность.
• Широкий температурный диапазон: Рабочий диапазон температур от -40°C до 125°C.

Недостатки

• Требует внешнего тактового генератора: Для точного функционирования необходимо использовать высокостабильный генератор.
• Сложность в настройке: Из-за множества настроек и конфигураций может потребоваться значительное время на изучение документации и адаптацию устройства.

Типовое использование

• Промышленные системы управления и мониторинга: Благодаря высокой точности и стабильности.
• Медицинское оборудование: Для точного мониторинга биометрических параметров.
• Научные приборы: Где требуется высокая точность измерений.

Рекомендации по применению

• Используйте экранирование кабелей: Для минимизации шумов и улучшения качества сигнала.
• Продумайте систему охлаждения: При работе в условиях высоких температур для обеспечения стабильной работы устройства.
• Тщательно настраивайте программируемый усилитель (PGA): Для достижения наилучших характеристик измерений.

Основные технические характеристики

• Разрядность: 24 бита
• Частота дискретизации: До 40 кГц
• Количество входов: 10 (дифференциальные и однополярные сигналы)
• Интерфейс данных: SPI
• Конфигурация: MUX-PGA-ADC
• Количество АЦП: 1
• Архитектура: Sigma-Delta
• Тип опоры: Внешняя и внутренняя
• Напряжение питания (аналоговая часть): 4,75 В ~ 5,25 В
• Напряжение питания (цифровая часть): 2,7 В ~ 5,25 В
• Рабочая температура: -40°C ~ 125°C

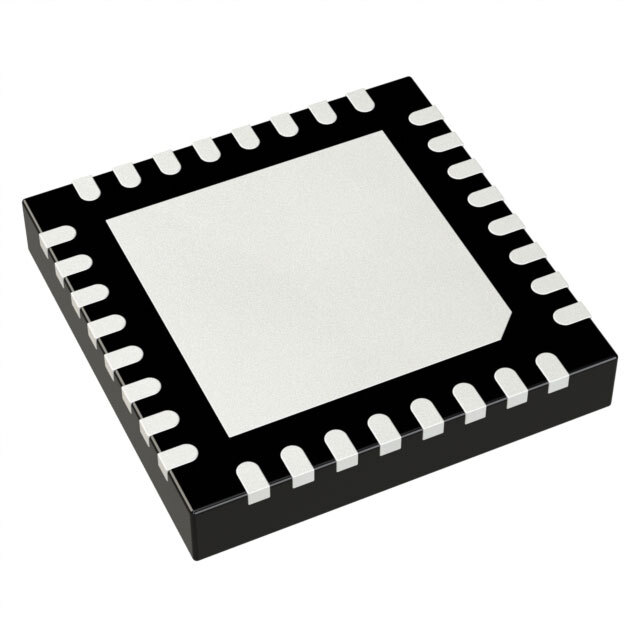

• Корпус: 32-VQFN (5x5 мм)
• Монтаж: Поверхностный монтаж

Возможные аналоги

• ADS1256: Похожий 24-битный sigma-delta ADC с высокими характеристиками от Texas Instruments.
• AD7190: Аналогичная модель от Analog Devices, также основанная на архитектуре sigma-delta и предлагающая высокую точность.

Использование ADS1261BIRHBR позволит надежно и точно измерять аналоговые сигналы, что делает его идеальным выбором для критически важных приложений.
