ADS1259IPW

ADS1259IPW от Texas Instruments

24-битный аналого-цифровой преобразователь, основанный на Sigma-Delta архитектуре, который обеспечивает высокую точность и отличное качество преобразования для различных приложений, требующих низкого уровня шума и высокую точность измерений.

Общее описание

ADS1259IPW — это интегральная микросхема производства компании Texas Instruments, представляющая собой 24-битный аналого-цифровой преобразователь (ADC) с Sigma-Delta архитектурой. Она предназначена для высокоточных измерительных систем и может использоваться в различных областях, таких как медицинские приборы, промышленные датчики и автоматизация.

Преимущества

• Высокая точность: 24-битное разрешение обеспечивает точное измерение даже самых незначительных сигналов.
• Низкий уровень шума: Sigma-Delta архитектура минимизирует шум, что особенно важно для прецизионных измерений.
• Гибкость в применении: Поддержка дифференциальных и одноконечных входов позволяет использовать микросхему в различных конфигурациях.
• Интерфейс SPI: Удобный и универсальный интерфейс для обмена данными с микроконтроллерами и другими устройствами.

Недостатки

• Требуется внешний опорный источник напряжения: Для достижения максимальной точности преобразования необходимо использовать внешний высокостабильный опорный источник.
• Потребляет больше энергии при высокой скорости выборки: При увеличении частоты выборки возрастает потребление энергии, что может быть критично для автономных устройств.

Типовое использование

• Медицинские измерительные приборы (например, ЭКГ, глюкометры)
• Промышленные системы контроля и автоматизации
• Прецизионные измерительные приборы
• Аудио оборудование высокого качества

Рекомендации по применению

1. Обеспечьте стабильное питание: Использование стабилизированного источника питания для минимизации наводок и шума.
2. Экранирование: Разместите микросхему и сигнальные дорожки в зоне с минимальными наводками, обеспечив качественное экранирование.
3. Тепловой режим: Убедитесь, что рабочая температура находится в допустимых пределах для предотвращения температурных дрейфов и ошибок измерений.
4. Согласование импеданса: Используйте адекватные цепи согласования для входных сигналов, чтобы минимизировать отражения и потери сигнала.

Основные технические характеристики

• Разрешение: 24 бита
• Частота выборки: До 14 тыс. выборок в секунду
• Количество входов: 1 (поддержка дифференциальных и одноконечных входов)
• Интерфейс данных: SPI
• Тип архитектуры: Sigma-Delta
• Тип опорного напряжения: Внешний опорный источник
• Напряжение питания (аналоговая часть): 5В
• Напряжение питания (цифровая часть): 2.7В ~ 5.25В
• Рабочая температура: -40°C ~ 105°C

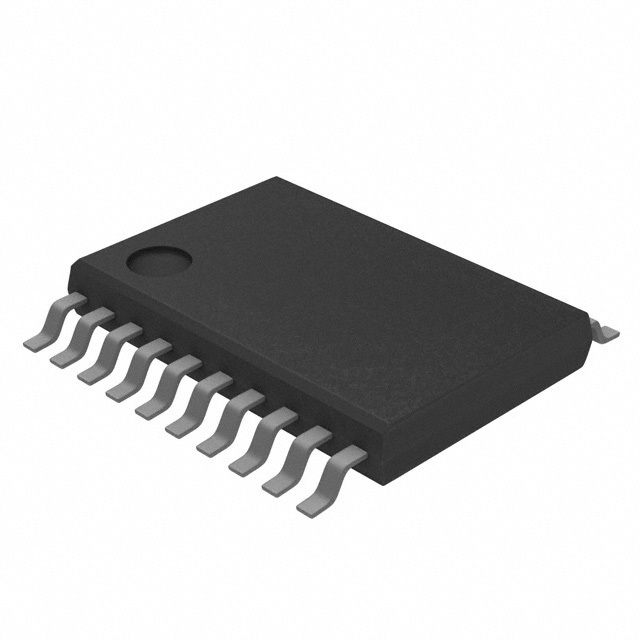

• Корпус: TSSOP-20 (ширина 4.40 мм)
• Монтаж: Поверхностный (SMT)

Возможные аналоги

• AD7768 от Analog Devices: Еще один высоко точный 24-битный Sigma-Delta АЦП.
• MAX11270 от Maxim Integrated: 24-битный АЦП с ультранизким уровнем шума и встроенным PGA (программируемый усилитель).
• LTC2380-24 от Linear Technology: 24-битный суб-Nyquist АЦП с последовательным интерфейсом.

Используя ADS1259IPW, вы получите точные и надежные измерения в самых требовательных приложениях, максимально используя возможности Sigma-Delta архитектуры.
