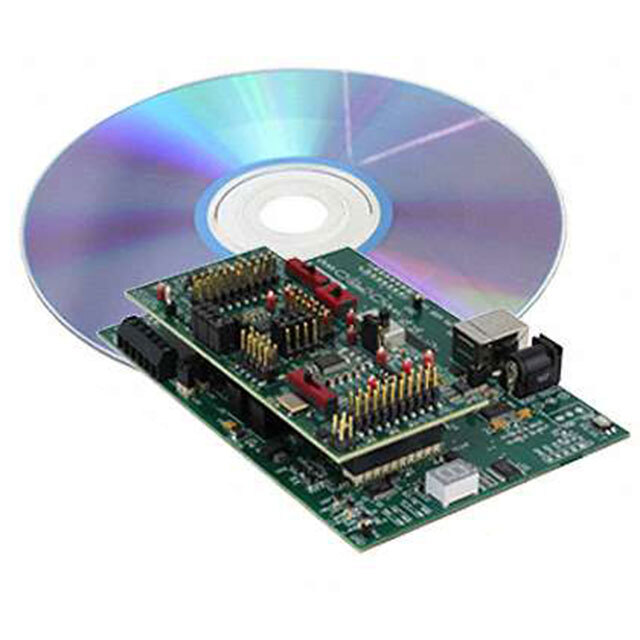

ADS1259EVM-PDK

ADS1259EVM-PDK от Texas Instruments

Описание: Набор разработки ADS1259EVM-PDK используется для оценки и демонстрации работы 24-битного аналого-цифрового преобразователя (АЦП) ADS1259 от Texas Instruments. Этот комплект позволяет легко подключить ADS1259 к ПК и проводить его настройку и измерения через интуитивно понятный программный интерфейс.

Преимущества:

• Высокое разрешение: 24-битный АЦП обеспечивает высокую точность измерений.
• Высокая частота дискретизации: до 14 000 выборок в секунду.
• Удобный интерфейс: Простая интеграция с ПК через USB.
• Комплексный набор программ и оборудования: Демонстрационная плата и программное обеспечение для анализа данных.

Недостатки:

• Ограниченная область применения: Подходит только для оценки и тестирования, не для использования в конечных продуктах.
• Зависимость от ПК: Требуется ПК для полноценной работы и анализа данных.

Типовое использование:

• Оценка и тестирование характеристик АЦП ADS1259.
• Разработка схем и систем, требующих высокоточного преобразования аналоговых сигналов.
• Проведение лабораторных и инженерных исследований.

Рекомендации по применению:

• Используйте высококачественные источники питания для минимизации шума.
• Следуйте руководству пользователя для правильной установки и настройки ПО.
• Проводите тестирование в стабильной и защищенной от помех среде.

Основные технические характеристики:

• Разрешение: 24 бита
• Частота дискретизации: до 14 000 выборок/сек
• Интерфейс: SPI
• Питание: 2.7 В – 5.25 В (цифровое), 4.75 В – 5.25 В (аналоговое)
• Встроенные фильтры: цифровые фильтры для подавления шумов
• Тип входа: Дифференциальный

Возможные аналоги:

• ADS1262EVM-PDK от Texas Instruments: аналогичный набор для 32-битного АЦП ADS1262.
• ADS127L01EVM от Texas Instruments: набор для оценки 24-битного АЦП ADS127L01 с высокой скоростью.

Комплект поставки:

• Плата для оценки ADS1259.
• ПО для анализа данных и настройки параметров.
• USB-кабель для подключения к ПК.

Заключение: ADS1259EVM-PDK представляет собой мощный инструмент для инженеров и разработчиков, позволяющий быстро и легко оценивать возможности высокоточного 24-битного АЦП ADS1259. С его помощью можно проводить глубокий анализ и оптимизацию работы аналоговых систем, что делает его незаменимым помощником в исследовательских и разработческих проектах.
