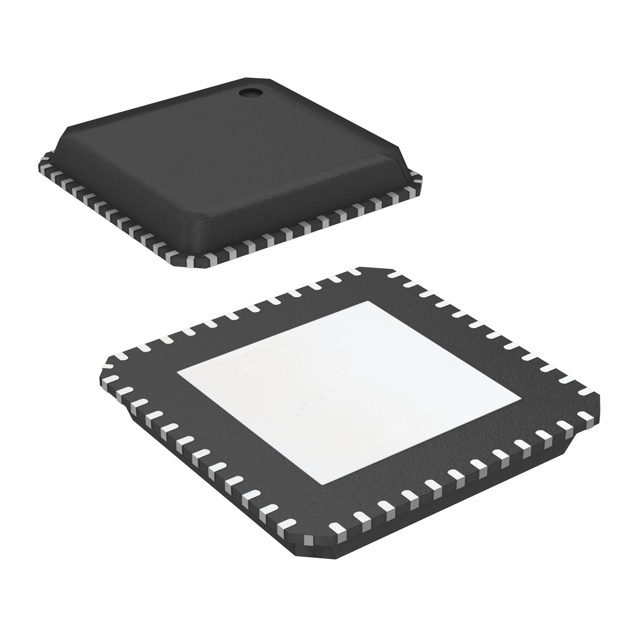

ADS1258IRTCR

ADS1258IRTCR - Sigma-Delta АЦП от Texas Instruments

Общее описание

ADS1258IRTCR — это высокопроизводительный аналогово-цифровой преобразователь (АЦП) от компании Texas Instruments, использующий Sigma-Delta архитектуру для обеспечения 24-битного разрешения. Этот компонент поддерживает до 16 одиночных или 8 дифференциальных входов, что делает его идеальным для использования в приложениях, требующих высокого качества и точности преобразования аналоговых сигналов в цифровые.

Преимущества

• Высокое разрешение: 24-битный выход обеспечивает невероятную точность измерений.
• Многоканальность: Поддержка до 16 одиночных или 8 дифференциальных входов позволяет большому числу датчиков работать с одним АЦП.
• Высокая скорость выборки: До 125 киловольт/секунду, что подходит для быстродействующих применений.
• Широкий диапазон напряжения питания: Напряжение питания аналоговой секции 5V, цифровой — от 2.7V до 5.25V, что облегчает интеграцию с различными системами.

Недостатки

• Сложность интеграции: Высокая функциональность и множество входов могут усложнить процесс проектирования и интеграции в системы.
• Стоимость: Высокоточные и многоканальные устройства обычно стоят дороже, чем их менее производительные аналоги.

Типовое использование

• Оборудование для измерений: Включая системы контроля качества, анализаторы и тестеры.
• Медицинские приборы: Применение в медицинских устройствах, требующих высокой точности измерений.
• Автоматизация и управление: Использование в промышленных системах для точного мониторинга и управления процессами.
• Энергетика: Преобразование сигналов с датчиков тока и напряжения в энергетических системах.

Рекомендации по применению

• Используйте качественные источники питания: Для достижения наилучших характеристик необходимо обеспечить стабильное и чистое питание.
• Экранирование и фильтрация: Внешние экранирующие корпуса и фильтры помогут минимизировать электрические шумы.
• Соблюдайте температурный режим: Рабочая температура устройства -40°C до +105°C, что позволяет использовать его в различных условиях.

Основные технические характеристики

• Разрешение: 24 бита
• Частота дискретизации: до 125к выборок в секунду
• Количество входов: 8 дифференциальных или 16 одиночных
• Тип входов: Дифференциальные, однонаправленные
• Интерфейс данных: SPI
• Конфигурация: MUX-ADC
• Тип архитектуры: Sigma-Delta
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое): 5V
• Напряжение питания (цифровое): 2.7V - 5.25V
• Рабочая температура: -40°C до +105°C
• Корпус: 48-VQFN (7x7)
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги

• ADS1256 от Texas Instruments: Аналогичный 24-битный Sigma-Delta АЦП с немного меньшей скоростью дискретизации.
• AD7176-2 от Analog Devices: Высокоточный 24-битный Sigma-Delta АЦП с меньшим числом каналов.
• MAX11270 от Maxim Integrated: 24-битный высокопроизводительный Sigma-Delta АЦП с низким энергопотреблением.

Используя ADS1258IRTCR от Texas Instruments, вы получите высокоточное и универсальное решение для самых разных задач в области измерений и сигнализации.
