ADS1258IPHPREP

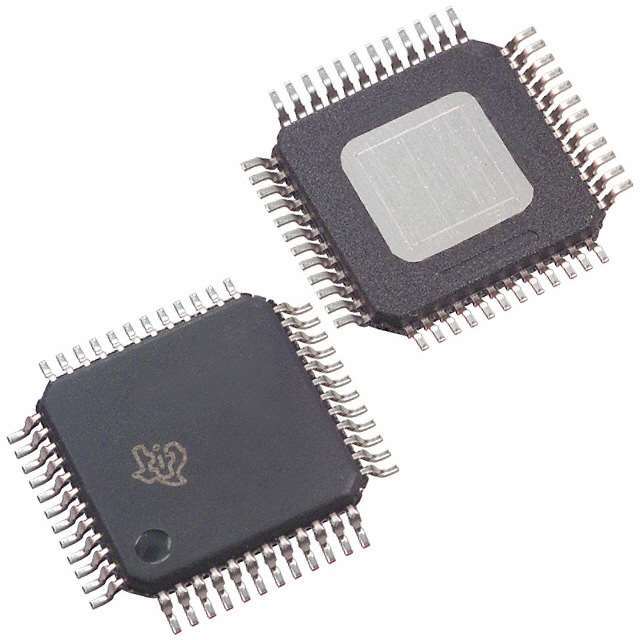

ADS1258IPHPREP от Texas Instruments

Общее описание

ADS1258IPHPREP - это высокопроизводительный 24-битный аналогово-цифровой преобразователь (АЦП) с сигма-дельта архитектурой, разработанный Texas Instruments. Данный компонент предназначен для преобразования аналоговых сигналов в цифровые с высокой точностью и надежностью. Он поддерживает до 16 одиночных или 8 дифференциальных входов и обеспечивает скорость выборки до 125k выборок в секунду.

Преимущества

• Высокая точность: 24-битная разрешающая способность обеспечивает высокоточное преобразование сигнала.
• Гибкость входов: Поддержка до 16 одиночных или 8 дифференциальных входов позволяет использовать компонент в разнообразных приложениях.
• Высокая скорость выборки: Обеспечивает скорость выборки до 125k выборок в секунду, что полезно в приложениях, требующих быстрой обработки данных.

Недостатки

• Внешний источник опорного напряжения: Требуется внешний источник опорного напряжения, что может добавлять сложность в дизайне схемы.
• Уровни питания: Наличие различных уровней напряжения питания для аналоговой и цифровой частей может требовать дополнительных компонентов для стабилизации напряжения.

Типовое использование

• Медицинские приборы: Высокая точность и надежность делают его идеальным выбором для медицинских приложений, таких как ЭКГ и ЭЭГ.
• Измерительные приборы: Применяется в прецизионных измерительных системах, таких как мультиметры и весы.
• Автоматизация и управление: Используется в системах управления и автоматизации, где необходима высокая точность и скорость обработки данных.

Рекомендации по применению

• Питание: Используйте стабилизированные источники питания для аналоговой и цифровой частей, чтобы избежать помех и нестабильности сигнала.
• Опорное напряжение: Обеспечьте стабильное и точное внешнее опорное напряжение для достижения максимальной производительности.
• Фильтрация: Добавьте фильтры на входы для уменьшения шумов и улучшения качества сигнала.
• Разводка печатной платы: Обеспечьте правильное разделение аналоговых и цифровых цепей на печатной плате для минимизации перекрестных помех.

Основные технические характеристики

• Разрешение: 24 бита
• Скорость выборки: до 125k выборок в секунду
• Количество входов: 16 одиночных или 8 дифференциальных
• Интерфейс данных: SPI
• Архитектура: Сигма-дельта
• Опорное напряжение: Внешнее
• Аналоговое питание: 5V
• Цифровое питание: 2.7V ~ 5.25V
• Рабочая температура: -40°C ~ 105°C
• Корпус: 48-HTQFP (7x7 мм)
• Монтаж: Поверхностный монтаж

Возможные аналоги

• ADS1248: Также от Texas Instruments, предлагает аналогичную производительность с разными характеристиками.
• AD7195: От Analog Devices, 24-битный АЦП с сигма-дельта архитектурой.
• MCP3564R: От Microchip Technology, другой высокопроизводительный 24-битный АЦП.

Этот АЦП идеально подходит для приложений, требующих высокой точности и надежности в преобразовании аналоговых сигналов в цифровые.
