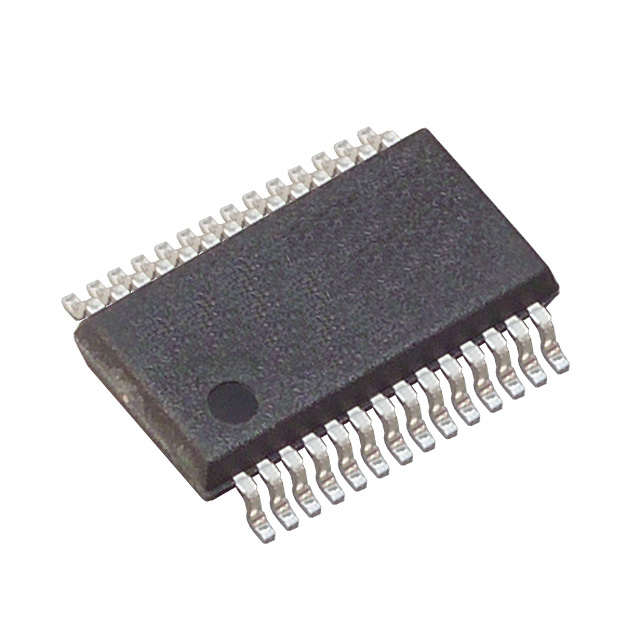

ADS1256IDBT

ADS1256IDBT

Общее описание

ADS1256IDBT – это высокоточный 24-битный аналогово-цифровой преобразователь (АЦП) с сигма-дельта архитектурой, разработанный компанией Texas Instruments. Этот компонент идеально подходит для приложений, требующих высокой точности и стабильности, таких как измерительные приборы, промышленные автоматизированные системы и медицинское оборудование.

Преимущества

• Высокая точность: 24-битный разрешение обеспечивает исключительную точность измерений.
• Многоканальный ввод: Поддержка до 8 одиночных или 4 дифференциальных входов предлагает гибкость в конфигурации.
• Программируемый усилитель: Встроенный программируемый усилитель (PGA) позволяет усилить слабые сигналы непосредственно на кристалле.
• Низкое энергопотребление: Способствует повышенной энергоэффективности системы.

Недостатки

• Стоимость: Как высокоточный компонент, может быть дороже аналогов с меньшей точностью.
• Сложность интеграции: Для полной реализации возможностей может потребоваться сложное проектирование и настройка.

Типовое использование

• Измерительные системы: Лабораторные приборы, весы, датчики давления.
• Медицинское оборудование: ЭЭГ, ЭКГ, глюкометры.
• Промышленная автоматизация: Системы контроля процесса, программируемые логические контроллеры (ПЛК).

Рекомендации по применению

• Фильтрация входных сигналов: Используйте качественные фильтры на входах для снижения помех и шумов.
• Правильное заземление: Обеспечьте хороший контакт с землей для уменьшения шумов и помех.
• Охлаждение: Убедитесь, что устройство работает в пределах рекомендованного температурного диапазона для предотвращения перегрева.

Основные технические характеристики

• Разрядность: 24 бита
• Максимальная частота выборки: 30 кГц
• Количество входов: 4 дифференциальных или 8 одиночных
• Интерфейс данных: SPI
• Напряжение питания, аналоговое: 5 В
• Напряжение питания, цифровое: 1.8 В ~ 3.6 В
• Архитектура: Сигма-дельта
• Температурный диапазон: -40°C ~ 85°C
• Конструкция: Поверхностный монтаж
• Корпус: 28-выводной SSOP (5,30 мм)

Возможные аналоги

• ADS1255 от Texas Instruments: Возможность заменить ADS1256, если требуются схожие характеристики.
• AD7177-2 от Analog Devices: Высокоточный 32-битный сигма-дельта АЦП с аналогичными характеристиками.

ADS1256IDBT является отличным выбором для инженеров, нуждающихся в высокоточных измерительных решениях. Его возможности и производительность подтверждают его преимущества в различных применениях, требующих надежных и точных данных.
