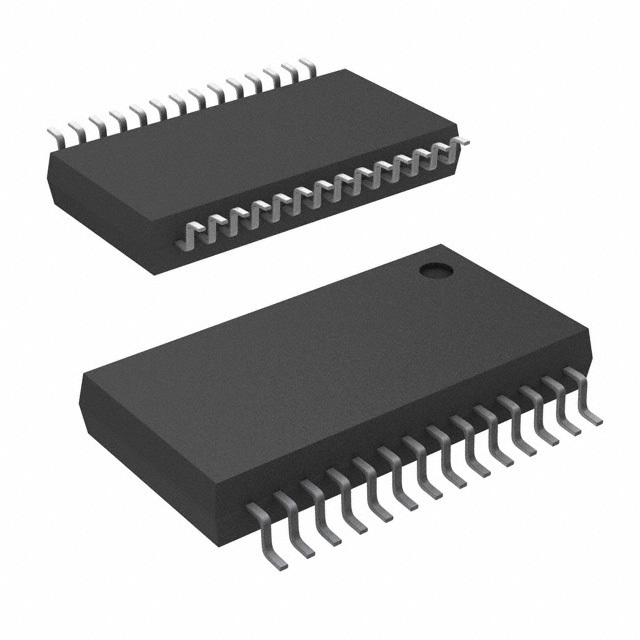

ADS1256IDBR

Texas Instruments ADS1256IDBR

Общее описание

ADS1256IDBR — высокопроизводительный 24-битный аналогово-цифровой преобразователь (АЦП), основанный на архитектуре сигма-дельта. Этот компонент предлагает высокую точность и низкий уровень шума, что делает его идеальным для приложений, требующих надежного и точного измерения.

Преимущества

• Высокое разрешение: 24-битное разрешение позволяет получать чрезвычайно точные измерения.
• Многоканальность: поддерживаются до 8 одноконцовых или 4 дифференциальных входов, что увеличивает гибкость использования.
• Широкий диапазон напряжения питания: аналоговое питание от 5 В, цифровое от 1.8 В до 3.6 В.
• Встроенный PGA (программируемый усилитель): позволяет легко масштабировать входные сигналы.
• Интерфейс SPI: облегчает интеграцию с микроконтроллерами и другими цифровыми устройствами.

Недостатки

• Сложность в настройке: новичкам может потребоваться время для изучения и настройки компонента.
• Требования к шумозащищенности: для достижения максимальной точности необходима хорошая экранировка и заземление.

Типовое использование

• Прецизионные измерительные системы
• Медицинские приборы
• Промышленные датчики
• Аналого-цифровые подсистемы в системах автоматизации

Рекомендации по применению

• Обеспечьте хорошее заземление и экранировку для уменьшения шума.
• Используйте качественные компоненты для фильтрации и сопряжения сигнала, чтобы улучшить точность измерений.
• Следите за напряжениями питания, чтобы они оставались в указанных пределах для аналоговой и цифровой части.

Основные технические характеристики

• Разрядность: 24 бита
• Частота выборки: 30k выборок в секунду
• Количество входов: 4 дифференциальных или 8 одноконцовых
• Тип входа: Дифференциальный, одноконцовый
• Интерфейс данных: SPI
• Конфигурация: MUX (мультиплексор) - PGA (программируемый усилитель) - ADC (АЦП)
• Архитектура: Sigma-Delta
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: 5 В
• Напряжение питания, цифровое: от 1.8 В до 3.6 В
• Особенности: Встроенный программируемый усилитель (PGA)
• Температурный диапазон: от -40°C до 85°C
• Корпус: SSOP-28 (5.30 мм ширина)

Возможные аналоги

• ADS1255: аналогичная модель с меньшим количеством каналов.
• AD7794 от Analog Devices: многоканальный АЦП с сигма-дельта архитектурой.
• LTC2440 от Analog Devices: другой 24-битный сигма-дельта АЦП с высокопроизводительной характеристикой.

Заключение

ADS1256IDBR от Texas Instruments является высокопроизводительным и надежным компонентом для проектов, требующих прецизионного измерения и многоканальной обработки сигналов.
