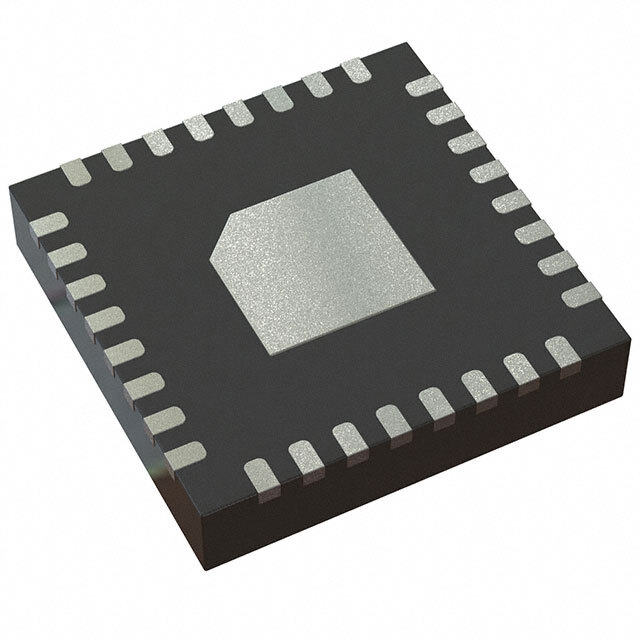

ADS124S08IRHBT от Texas Instruments

Общее описание

ADS124S08IRHBT – это высокоточный 24-битный аналого-цифровой преобразователь (ADC) Sigma-Delta от компании Texas Instruments. Этот компонент оптимизирован для применения в сенсорных приложениях, где важны высокое разрешение и точность измерений. Он имеет встроенный мультиплексор (MUX) и программируемый усилитель (PGA), что делает его подходящим для многоканальной обработки сигналов.

Преимущества

• Высокая точность и разрешение: 24-битный Sigma-Delta АЦП обеспечивает минимальные погрешности и высокую точность измерений.
• Многоканальный ввод: Поддержка до 12 входов позволяет работать с несколькими сенсорными сигналами.
• Гибкость в настройке: Встроенные мультиплексор и программируемый усилитель позволяют адаптировать устройство к различным условиям измерений.
• Поддержка SPI интерфейса: Удобная интеграция с микроконтроллерами и системой передачи данных.

Недостатки

• Требования к питанию: Необходимы отдельные источники для аналоговой и цифровой частей.
• Сложность в настройке: Для использования всех возможностей компонента требуется продвинутая настройка и конфигурация.

Типовое использование

• Промышленные и медицинские сенсорные системы
• Измерительные приборы и лабораторное оборудование
• Автоматизация и контроль процессов
• Энергетика и системы мониторинга окружающей среды
• Прецизионная измерительная техника

Рекомендации по применению

• Планирование PCB: Защитите аналоговые сигналы от шумов, сохраняя хороший дизайн печатной платы с четким разделением аналоговых и цифровых дорожек.
• Питание: Обеспечьте стабильное и чистое питание для минимизации шумов и обеспечения надежной работы.
• Конфигурация усилителя: Настраивайте усилитель в зависимости от уровня сигналов и требуемой точности.

Основные технические характеристики

• Разрядность: 24 бита
• Частота выборки (в секунду): До 4 кГц
• Количество входов: 12
• Типы входов: Одинарные
• Интерфейс передачи данных: SPI
• Конфигурация: MUX-ПГА-АЦП
• Архитектура: Sigma-Delta
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания, аналоговое: 2.7В ~ 5.25В
• Напряжение питания, цифровое: 2.7В ~ 3.6В
• Диапазон рабочих температур: -55°C ~ 125°C
• Корпус: 32-VQFN (5x5 мм)
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги

• AD7799BRUZ от Analog Devices
• MAX11270ATE+ от Maxim Integrated
• MCP3424-E/ST от Microchip Technology

Пример использования

markdown Пример подключения ADS124S08IRHBT к микроконтроллеру

c // Пример настройки SPI и чтения данных с ADS124S08IRHBT // Include necessary libraries

include

// Define ADC Pins

define CS_PIN 10

void setup() { // Initialize SPI SPI.begin(); // Set CS Pin as output pinMode(CSPIN, OUTPUT); // Start communication with the ADC digitalWrite(CSPIN, LOW); // Configuration commands to the ADC // ... digitalWrite(CS_PIN, HIGH); }

void loop() { // Example: Reading data digitalWrite(CSPIN, LOW); byte adcData = SPI.transfer(0x00); // Dummy command to read data digitalWrite(CSPIN, HIGH); // Process adcData // ... }

Заключение

ADS124S08IRHBT от Texas Instruments представляет собой мощный инструмент для высокоточных измерений в разнообразных приложениях. Благодаря своей гибкости и точности, он является отличным выбором для инженеров, работающих в областях промышленной автоматизации, медицины и других сенсорно-ориентированных систем.
