Описание

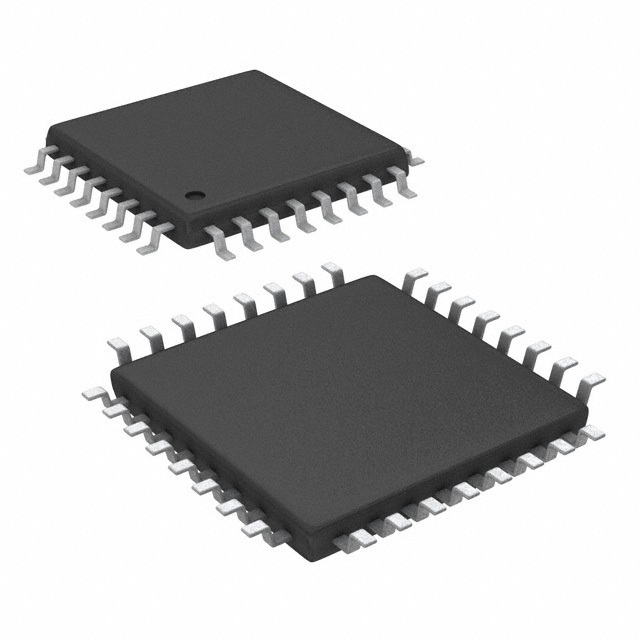

ADC ADS124S08IPBS от Texas Instruments
Общее описание
ADS124S08IPBS — это 24-битный АЦП (аналогово-цифровой преобразователь) с сигма-дельта архитектурой и интегрированной программируемой усилительной схемой (PGA), разработанный компанией Texas Instruments. Этот компонент предназначен для высокоточных измерений аналоговых сигналов и имеет 12 входов, что делает его отличным выбором для многоканальных приложений. АЦП поставляется в компактном корпусе 32-TQFP (5x5 мм).
Преимущества
- Высокая точность: 24-битная разрешающая способность обеспечивает детальный и точный сбор данных.
- Многочисленные входы: поддержка до 12 аналоговых входов позволяет подключать множество датчиков и сигналов.
- Интегрированный PGA: наличие программируемого усилителя позволяет гибко настраивать усиление входных сигналов.
- Широкий диапазон питания: поддержка напряжений от 2.7V до 5.25V для аналогового питания и от 2.7V до 3.6V для цифрового питания.
- Широкий температурный диапазон: надежная работа при температурах от -50°C до +125°C.
Недостатки
- Сложность настройки: требует внимательной конфигурации для оптимальной работы.
- Высокие требования к качеству питания: для достижения максимальной точности рекомендуется использовать качественный источник питания и фильтрацию.
Типовое использование
- Медицинские приборы
- Измерительные системы
- Промышленная автоматика
- Интеллектуальные датчики
Рекомендации по применению
- Используйте стабилизированные источники питания и тщательно выполненные схемы заземления для минимизации шумов и помех.
- При проектировании печатной платы соблюдайте рекомендации по разводке от Texas Instruments для минимизации влияния внешних факторов.
- Подключайте внешние опорные источники сигнала для обеспечения стабильности и точности измерений.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Разрядность | 24 бита |
| Частота дискретизации | 4 kSPS |
| Количество входов | 12 |
| Тип входа | Однополярный |
| Интерфейс данных | SPI |
| Конфигурация | Мультиплексор-ПГА-АЦП |
| Отношение S/H к АЦП | 0:1 |
| Число АЦП конвертеров | 1 |
| Архитектура | Сигма-Дельта |
| Тип опорного источника | Внешний, внутренний |
| Напряжение питания, аналог | 2.7V ~ 5.25V |
| Напряжение питания, цифра | 2.7V ~ 3.6V |
| Температурный диапазон | -50°C ~ 125°C |
| Корпус | 32-TQFP (5x5 мм) |
| Монтаж | Поверхностный |
Возможные аналоги
- ADS1261IPWR от Texas Instruments: 24-битный АЦП с сигма-дельта архитектурой и 10 входами.
- AD7124-4BRUZ от Analog Devices: 24-битный АЦП с сигма-дельта архитектурой и 4 входами.
Если у вас возникли вопросы или требуется дополнительная информация, пожалуйста, обратитесь к документации ADS124S08IPBS или свяжитесь с нашими техническими специалистами.
Описание товара
- Datasheet [2]: Перейти
