ADS124S06IRHBT

ADS124S06IRHBT от Texas Instruments

Общее описание

ADS124S06IRHBT — это высокоточный 24-битный аналогово-цифровой преобразователь (АЦП) с архитектурой Sigma-Delta. Он обеспечивает отличную точность и высокую производительность для измерения слабых сигналов. Компонент включает в себя мультиплексор, программируемый усилитель и внутренний источник опорного напряжения.

Преимущества

• Высокая точность: Архитектура Sigma-Delta обеспечивает малый уровень шума и высокую точность преобразования.
• Многофункциональность: Встроенные мультиплексор и программируемый усилитель позволяют легко управлять несколькими аналоговыми входами.
• Энергоэффективность: Низкое энергопотребление подходит для портативных и энергосберегающих приложений.
• Гибкие возможности интерфейса: Поддержка SPI интерфейса для простого подключения и управления.

Недостатки

• Сложность: Высокая точность и функциональность требуют тщательного проектирования схемы и могут быть сложны для начинающих инженеров.
• Стоимость: В сравнении с более простыми АЦП, такие высокоточные устройства обычно стоят дороже.

Типовое использование

• Промышленная автоматизация и контроль
• Медицинское оборудование
• Точные измерительные приборы
• Датчики температуры и давления
• Системы сбора данных

Рекомендации по применению

• Дизайн печатной платы: Разместите АЦП вблизи измерительных датчиков для минимизации помех.
• Экранирование: Поместите чувствительные аналоговые трассы внутри экранированной области на плате для уменьшения электромагнитных помех.
• Коррекция опорного напряжения: Используйте внешние стабилизированные источники опорного напряжения для повышения точности измерений.

Основные технические характеристики

• Разрядность: 24 бита
• Частота выборки (в секунду): до 4k
• Количество входов: 6
• Тип входа: Однополярный
• Интерфейс данных: SPI
• Конфигурация: MUX-PGA-ADC
• Количество АЦП: 1
• Архитектура: Sigma-Delta
• Тип опорного напряжения: Внутреннее и внешнее
• Напряжение питания, аналог: 2.7V ~ 5.25V
• Напряжение питания, цифровое: 2.7V ~ 3.6V
• Диапазон рабочих температур: -50°C ~ 125°C

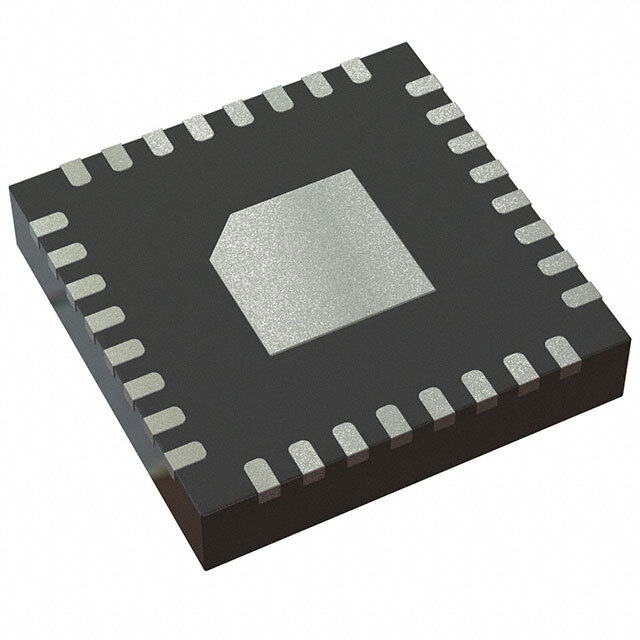

• Корпус: 32-VQFN (5x5 мм)
• Тип монтажа: Поверхностный (SMD)

Возможные аналоги

• ADS124S08: Братская модель с аналогичной архитектурой и дополнительными функциями.
• AD7789: 24-битный Sigma-Delta АЦП от Analog Devices.
• MAX11270: Высокоточный Sigma-Delta АЦП от Maxim Integrated.

Использование ADS124S06IRHBT позволяет добиться высокой точности измерений и расширенных возможностей в различных приложениях, требующих точного сбора и обработки аналоговых данных.
