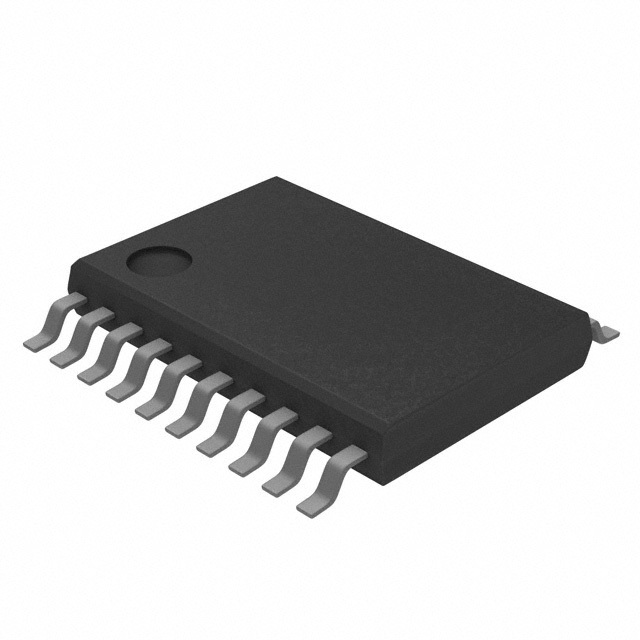

ADS1243IPWT от Texas Instruments

Общее описание:

ADS1243IPWT — это 24-битный аналого-цифровой преобразователь (ADC) от Texas Instruments с сигма-дельта архитектурой, предназначенный для высокоточного измерения аналоговых сигналов. Этот чип обеспечивает высокую точность и низкий уровень шума, что делает его идеально подходящим для приложений, требующих точного преобразования аналоговых сигналов в цифровой формат.

Преимущества:

• Высокая разрешающая способность: 24-битный преобразователь обеспечивает высокую точность измерений.
• Широкий диапазон входных напряжений: Поддержка дифференциальных и однополярных входов.
• Интегрированный программируемый усилитель (PGA): Повышает гибкость и точность измерений за счет настройки коэффициента усиления.
• Низкое энергопотребление: Идеален для автономных и энергоэффективных систем.

Недостатки:

• Сложность интеграции: Требует внимательного подхода к дизайну схемы и выбора компонентов для минимизации шумов и искажений.
• Требования к внешним компонентам: Для работы может потребоваться внешняя опорная схема напряжения и высокоточные резисторы.

Типовое использование:

• Медицинское оборудование (например, мониторы жизненно важных показателей)
• Системы промышленной автоматизации и контроля
• Высокоточные метрологические устройства
• Датчики и измерительные системы

Рекомендации по применению:

• Обеспечьте хорошее электромагнитное экранирование и заземление для минимизации шумов и паразитных сигналов.
• Используйте стабильную и точную внешнюю опорную схему напряжения для обеспечения максимальной точности измерений.
• Следите за значениями входных и выходных напряжений, чтобы избежать перегрузок и повреждений устройства.

Основные технические характеристики:

• Разрешение: 24 бита
• Частота дискретизации: до 15 выборок в секунду
• Количество входов: 8 (дифференциальные и однополярные)
• Интерфейс данных: SPI
• Конфигурация: MUX-PGA-ADC
• Количество АЦП: 1
• Архитектура: Сигма-дельта
• Опорное напряжение: Внешнее
• Питание, аналог: 2.7V ~ 3.3V, 5V
• Питание, цифровое: 2.7V ~ 5.25V
• Особенности: Встроенный PGA
• Рабочая температура: -40°C ~ 85°C
• Корпус/Направление: 20-TSSOP (0.173", 4.40mm ширина)
• Монтаж: Поверхностный монтаж

Возможные аналоги:

• ADS1220 от Texas Instruments
• AD7793BRUZ от Analog Devices
• LTC2440CGN#PBF от Linear Technology

ADS1243IPWT от Texas Instruments — это надежный и высокопроизводительный выбор для разнообразных применений, требующих точного преобразования аналоговых сигналов в цифровую форму.
