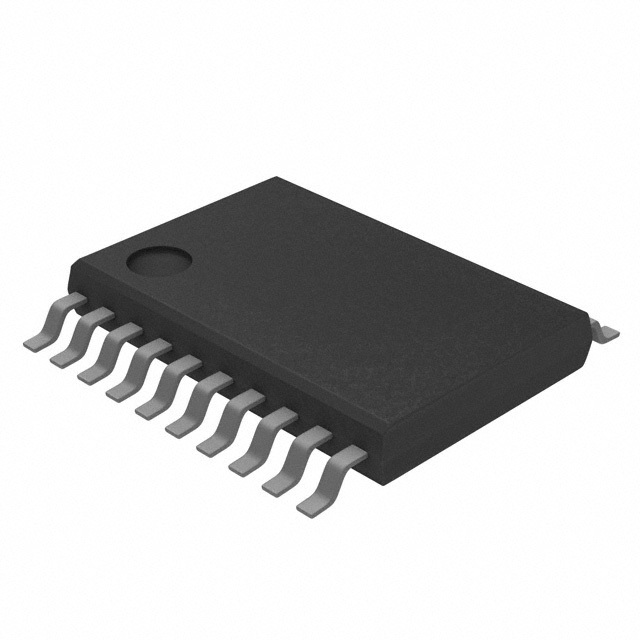

ADS1243IPWR

ADS1243IPWR от Texas Instruments

Общее описание

ADS1243IPWR – это высокопрецизионный 24-битный аналого-цифровой преобразователь (АЦП) с архитектурой Sigma-Delta, предназначенный для преобразования аналоговых сигналов в цифровую форму. Устройство поддерживает до 8 входов и имеет интегрированный мультиплексор (MUX) и программируемый усилитель (PGA), что делает его идеальным для широкого спектра измерительных приложений.

Преимущества

• Высокая точность: 24-битная разрешающая способность обеспечивает исключительное качество данных.
• Многофункциональность: Поддержка до 8 входов позволяет использовать устройство в многоканальных системах.
• Эффективность: Интерфейс SPI позволяет легко интегрироваться в различные системы для быстрого обмена данными.
• Компактность: Компактный корпус 20-TSSOP (4.4 мм) обеспечивает экономию места на печатной плате.

Недостатки

• Требования к питанию: Необходимость в двух источниках питания (аналоговом и цифровом) может усложнить конструкцию некоторых систем.
• Ограниченный температурный диапазон: Рабочий температурный диапазон от -40°C до 85°C может быть недостаточен для некоторых экстремальных условий.

Типовое использование

• Медицинские приборы: Применение в системах мониторинга и диагностики медицинских устройств.
• Промышленные системы: Мониторинг и контроль промышленных процессов.
• Электронное тестирование и измерение: Высокоточные измерительные и испытательные системы.
• Портативные устройства: Обеспечение высокоточной работы в компактных и мобильных приложениях.

Рекомендации по применению

• Для наилучшей производительности рекомендуется использовать качественные внешние компоненты, такие как опорные напряжения и источники питания,
• Обеспечьте адекватное экранирование и заземление для минимизации шумов и улучшения точности измерений.
• При проектировании печатной платы предусмотрите достаточное пространство для компонентов вокруг чипа для надлежащего рассеивания тепла.

Основные технические характеристики

• Разрядность: 24 бита
• Частота выборки: до 15 выборок в секунду
• Количество входов: 8 (дифференциальные и одноточечные)
• Входной тип: дифференциальный, одноточечный
• Интерфейс данных: SPI
• Конфигурация: MUX-PGA-ADC
• Количество АЦП: 1
• Архитектура: Sigma-Delta
• Тип опорного напряжения: внешнее
• Напряжение питания (аналоговое и цифровое): 2.7V - 5.25V
• Особенности: встроенный программируемый усилитель (PGA)
• Рабочий температурный диапазон: от -40°C до 85°C
• Корпус: 20-TSSOP (ширина 4.4 мм)
• Тип монтажа: поверхностный монтаж

Возможные аналоги

• ADS1256IDBR: также от Texas Instruments, аналогичный 24-битный Sigma-Delta АЦП.
• AD7799BRU: от Analog Devices, предлагает аналогичную функциональность в проектировании с высоким разрешением.
• MCP3561R: от Microchip Technology, обеспечивает схожие возможности в компактном корпусе.

Используя ADS1243IPWR, вы получите высокоточную и надежную систему аналого-цифрового преобразования для самых разнообразных применений.
