ADS1241E/1K

ADS1241E/1K от Texas Instruments

Общее описание

ADS1241E/1K — это 24-битный аналогово-цифровой преобразователь (ADC) от компании Texas Instruments, основанный на сигма-дельта архитектуре. Этот преобразователь предназначен для высокоточного измерения аналоговых сигналов и имеет 8 входов, которые могут быть как дифференциальными, так и одиночными. Основная область применения устройства — это высокоточные измерения в лабораторном оборудовании, весах и терапевтических приборах.

Преимущества

• Высокая точность: 24-битная разрешающая способность обеспечивает исключительную точность при измерении аналоговых сигналов.
• Мультиплексный вход: Возможность подключения до 8 входных сигналов, что позволяет использовать один преобразователь для измерения нескольких каналов.
• Низкое энергопотребление: Работа при низких уровнях потребления энергии делает его идеальным для автономных систем и приложений с ограниченным энергоснабжением.
• Программируемый усилитель (PGA): Встроенный PGA позволяет настраивать усиление сигнала для оптимального измерения.
• Простой интерфейс: Данные передаются через SPI-интерфейс, что облегчает интеграцию с микроконтроллерами и другими цифровыми системами.

Недостатки

• Сложность схемотехники: Практическое применение требует знаний в области аналоговой и цифровой схемотехники.
• Высокая стоимость: За высокую точность часто приходится платить больше.

Типовое использование

• Весы и системы измерения массы
• Лабораторное оборудование
• Контроль качества продукции
• Медицинские приборы
• Промышленные контроллеры

Рекомендации по применению

• Импеданс источника: Для достижения максимальной точности, убедитесь, что импеданс источника сигнала низкий.
• Фильтрация: Используйте внешние фильтры для уменьшения шумов и предотвращения алиасинга.
• Калибровка: Регулярно калибруйте устройство для поддержания высокой точности измерений.
• Планирование печатной платы: Проектируйте печатную плату с учетом минимизации электромагнитных помех и обеспечения надлежащего заземления.

Основные технические характеристики

• Разрядность: 24 бита
• Частота выборки: до 15 выборок в секунду
• Входы: 8 каналов (дифференциальные или одиночные)
• Тип входа: Дифференциальный, одиночный
• Интерфейс передачи данных: SPI
• Конфигурация: MUX-PGA-ADC
• Количество АЦП: 1
• Архитектура: Сигма-дельта
• Напряжение питания, аналоговое: от 2,7 В до 3,3 В или 5 В
• Напряжение питания, цифровое: от 2,7 В до 5,25 В
• Особенности: Встроенный PGA
• Рабочая температура: от -40°C до 85°C

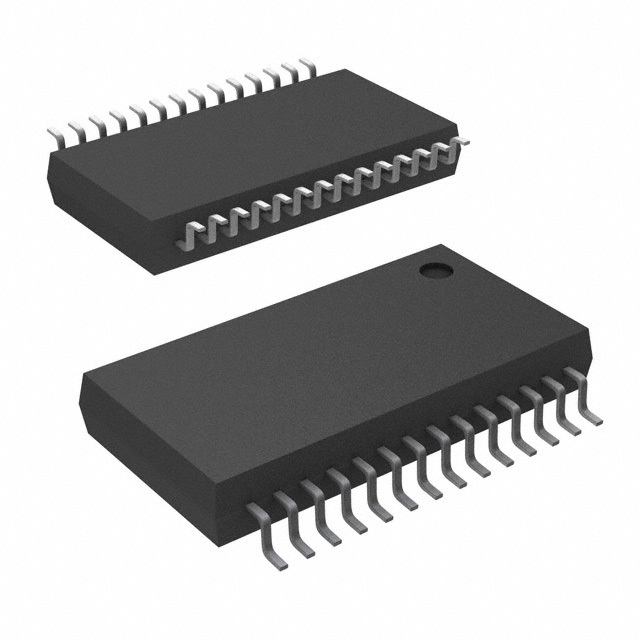

• Корпус: 28-SSOP (0.209", 5.30mm ширина)
• Монтаж: Поверхностный монтаж

Возможные аналоги

• ADS1256: 24-битный АЦП от Texas Instruments с большим количеством каналов и более высокой частотой выборки.
• AD7124-8: Аналогичный 24-битный АЦП от Analog Devices с улучшенным энергопотреблением и высокой точностью.
• MAX11270: Высокоточный 24-битный АЦП от Maxim Integrated, предназначенный для автономных приложений с низким энергопотреблением.

ADS1241E/1K от Texas Instruments является превосходным выбором для высокоточных измерительных систем, обеспечивая высокую точность и надежность в различных приложениях.
